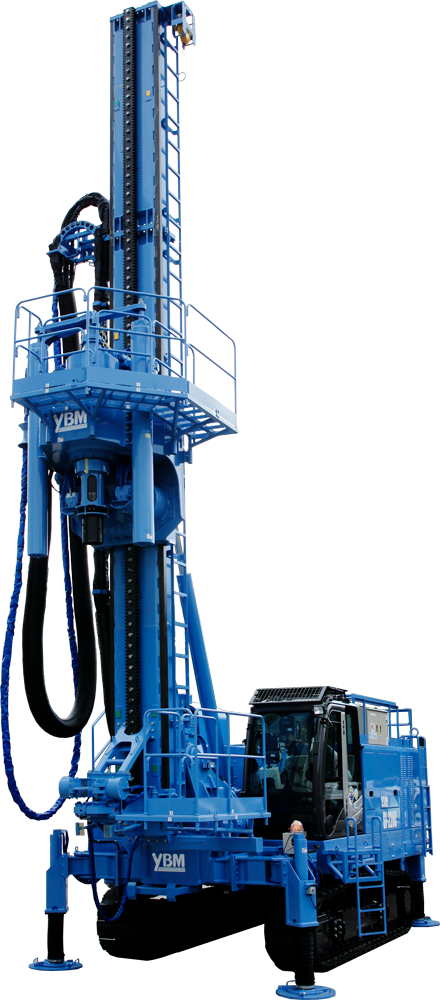

地盤改良機

GI-220C-HT

小型機で大型機並みの施工が可能!!

  • 最大改良径φ2,000
  • 改良深度25 m
  • 回転トルク120kN・m
  • 最大給圧力198.7 kN
  • 機械組立てが簡単で現場搬入後、短時間で施工開始でき、工期短縮に繋がります。
  • 施工管理・施工支援システムは使いやすく、安定品質の施工ができます。

製品の特徴

  • 排出ガス型式届出特定特殊自動車

    排出ガス型式届出特定特殊自動車
    承認番号 NV3-484

  • 超低騒音型建設機械

    超低騒音型建設機械
    承認番号 6524

GI SERIESの特徴

GI SYSTEM 施工管理装置

Y-Navi(杭芯位置誘導システム)対応機種

2020年3月にICT固結工(スラリー撹拌工)の指針案が公開されました。
これに併せて情報化施工(ICT施工)の活用が本格的に推進されるものと思われます。
「杭芯位置誘導システムY-Navi」はワイビーエムの技術を結集し満を持して開発したICT固結工(スラリー撹拌工)に対応した商品です。

(アイ・コンストラクション)対応機種

建設業界では、建設現場を魅力のある現場へと劇的に変えていくために、ICTの全面的な活用等により生産性向上を図る取組「i-Construction」が進められています。

Y-Naviの概要

ICT地盤改良工に求められる事前計画、杭芯位置誘導、施工履歴データによる出来形管理までトータルな対応が可能。

Y-NaviはICT地盤改良工で求められている①マシンガイダンスデータ作成、②杭芯位置誘導、③3D出来高・出来形出力といった一連の過程をY-Naviだけで行うことができ、ICT施工を強力にサポート・活用できるシステムです。
施工履歴データを用いた出来形管理要領(固結工(スラリー撹拌工)編)(案)に準拠したICT地盤改良システムです。

製品仕様

型式 GI-220C-2
MODEL GI-220C-HT
スピンドル内径 225 mm
スピンドル回転数 0~50 min-1
スピンドルトルク 0~120 kN・m [100~120 kN・m:切替必要]
最大給圧力 198.7 kN [早送り 116.8 kN]
フィードストローク 7,300 mm
フィードスピード 0~4 m/min[早送り時 7 m/min]
リーダ起倒 -90°~ 3°
最大改良長 25 m
リーダスイング 左右 各3°
運搬時寸法(L x W x H) 11,650 mm x 2,900 mm x 3,346 mm
質量 運搬時 35,340 kg(カウンタウエイト無)
最大改良長時 51,040 kg(ロッド28.4m・ビット・カウンタウエイト有)
排ガス対策型指定番号 オフロード法認定建設機械 NV3-484
エンジンユニット ディーゼルエンジン 160 kW/(1,800 min-1)
必要油圧源 回転用:30.4MPa – 480 L/min
フィード用:19.1 MPa – 59.4 L/min
最大改良径 φ2,000 mm
オプション 杭芯カメラ、外部モニタ

仕様は予告なく変更する場合があります。あらかじめご了承ください。

GI-220C-HTは、弊社『 Y-LINK 』システム(オプション装備)に対応した機械です。
