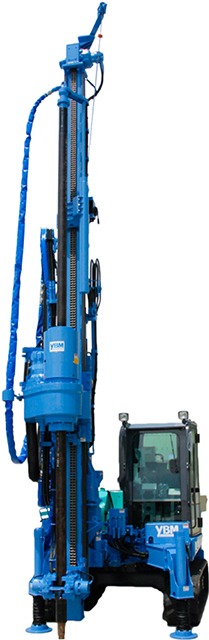

ハイパワー地盤改良機

GI-50C-5 αシリーズ

最大給圧力49.2kNで幅広い地層に対応できます。

センターホール仕様によりロッドを任意の位置で掴めるので、フィードストロークに関係なく長尺のロッドがセットできます。
スイベルヘッドギヤケース部形状の改良にて角打施工がより容易になりました。

オフロード法認定マーク
オフロード法認定建設機械
承認番号 NV3-312
低騒音型建設機械指定マーク
低騒音型建設機械
指定番号 6181

GI SERIESの特徴

GI SYSTEM 施工管理装置

製品仕様

MODEL GI-50C-α20K-5 GI-50C-α17K-5 GI-50C-α15K-5
スピンドル回転数 23 ~ 70 min-1 26 ~ 80 min-1 31 ~ 94 min-1
スピンドルトルク 6.5 ~ 19.7 kN・m 5.6 ~ 17.0 kN・m 4.8 ~ 14.5 kN・m
ロッド径 φ139.8 φ114.3
給圧力 49.2 kN(5000 kgf)
フィードストローク 5,300 mm(共回り防止装置付時)
フィードスピード 0~7 m/min
リーダスライド 1,200 mm
リーダスイング 左右 各5°
エンジンメーカ・モデル YANMAR YDN-4TNV98C
総排気量 3,318 cc
定格出力/回転数 47.6/2,400 kW/min-1
排ガス対策型指定番号 オフロード2014年基準 NV3-312
マシン寸法(L × W × H) 7,780 mm × 2,000 mm × 2,780 mm(運搬時) 7,780 mm × 2,000 mm × 2,770 mm
(運搬時)
輸送時/最大改良時 質量 10,640 kg / 11,080 kg 10,510 kg / 10,820 kg
接地圧(※最大改良長時) 69.9 kPa 68.2 kPa

最大改良長時:ロッド、ビットを含む最大改良長施工時。

本カタログ掲載の仕様は、予告なく変更する場合があります。あらかじめご了承ください。
