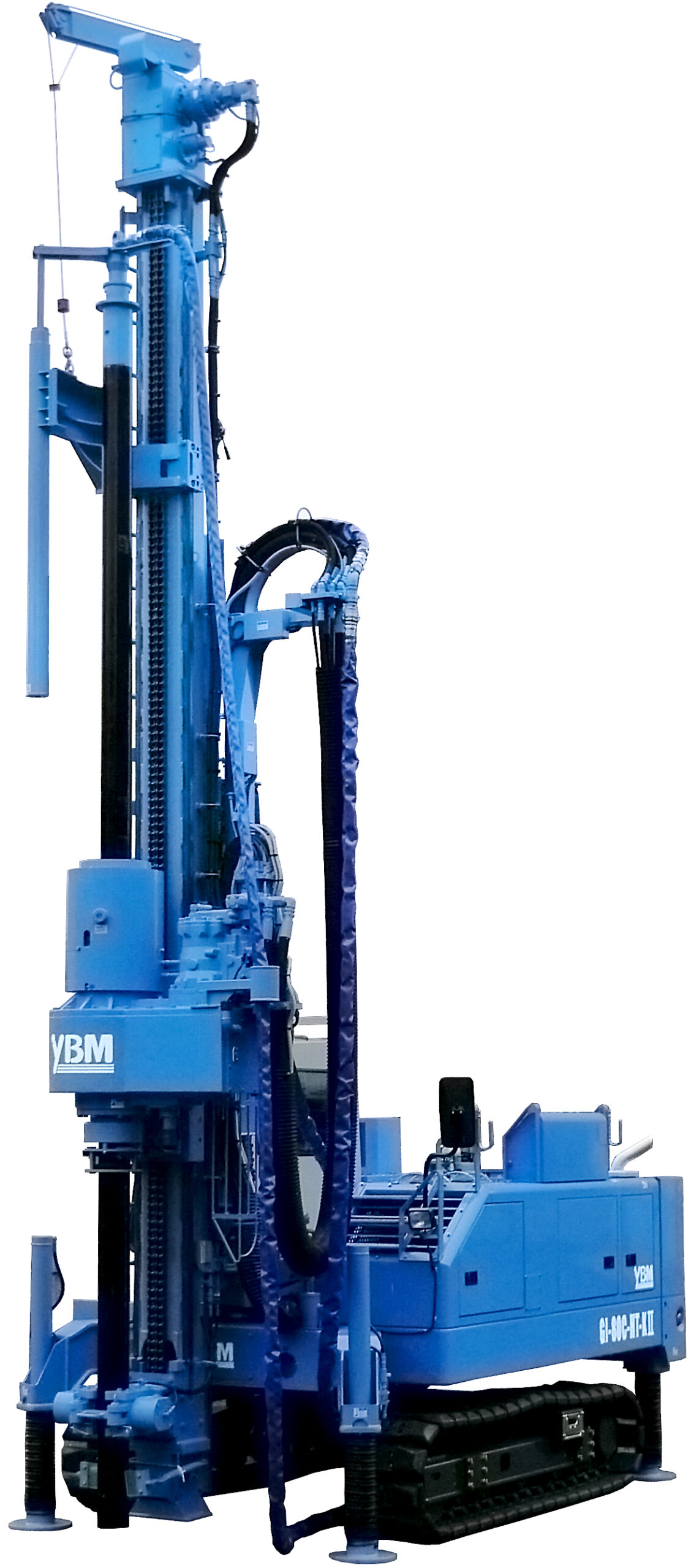

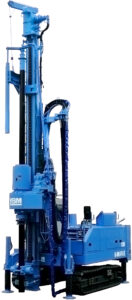

地盤改良機&鋼管杭打ち機

GI-80C-HT-KⅡ

オフロード法認定マーク 2006少数特例

オフロード法認定建設機械(少数特例)
承認番号 NS-258

低騒音型建設機械指定マーク

低騒音型建設機械
指定番号 4411

GI SERIESの特徴

GI SYSTEM 施工管理装置

製品の特徴

主要装備品

■ベース廻り

  • 4点アウトリガー
  • ミルクスクレーバ
  • 支持ブラケット

■ウィンチ廻り

  • 油圧ウインチ
  • トップシーブ
  • ロッド
  • ウォータースイベル
  • 給圧力計測
  • スイベル共廻り防止装置

■その他

  • エアコン
  • 扇風機

■施工管理装置

  • 回転数計測
  • フィード長計測
  • リーダスライド長計測
  • フィード速度多段変速
  • 傾斜計

製品仕様

スピンドル内径 φ175 mm
スピンドル回転数 0~80 min-1
スピンドルトルク 45.2 kN・m
最大給圧力 83.3 kN
フィードストローク 5,000 mm(最大改良長13.5m)
フィードスピード 0~7 m/min
リーダスライド 2,000 mm
リーダスイング 左右 各5°
ウインチ 8.5(φ8×18m)
運搬時寸法(L×W×H) 8,116mm × 2,380mm × 2,960mm
運搬時質量
(供回り防止装置,WH6S,ロッド3m)
16,100 kg
エンジンユニット ディーゼルエンジン 78.1kW /( 2,200 min-1
必要油圧源 回転用:29.5 MPa×280 L/min
フィード用:15.7 MPa×66 L/min
最大改良径 φ1,200 mm

本カタログ掲載の仕様は、予告なく変更する場合があります。あらかじめご了承ください。
