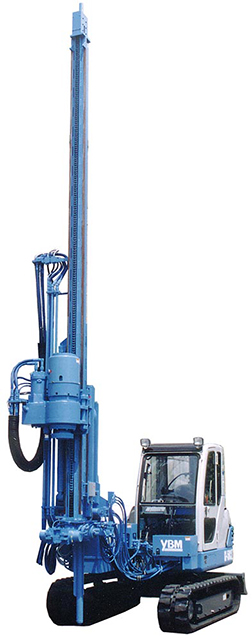

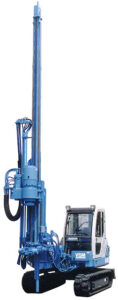

地盤改良機

GI-50CⅡ

オフロード法認定マーク

オフロード法認定建設機械

低騒音型建設機械指定マーク

低騒音型建設機械

排出ガス第3次規制
対策型建設機械

GI SERIESの特徴

GI SYSTEM 施工管理装置

製品の特徴

主要装備品

■ベース廻り

  • ミルクスクレーバ
  • 支持ブラケット

■ウィンチ廻り

  • 油圧ウインチ
  • トップシーブ
  • ロッド
  • ウォータースイベル
  • 給圧力計測
  • スイベル共廻り防止装置

■その他

  • エアコン
  • 扇風機

■施工管理装置

  • 回転数計測
  • フィード長計測
  • リーダスライド長計測
  • フィード速度多段変速
  • 傾斜計

製品仕様

■スイベルヘッド
回転数 高 90 min-1 低 45 min-1
回転トルク 高 4.2 kN・m 低 8.4 kN・m
スピンドル内径 φ145 mm
■フィード
最大給圧力 29.4 kN
スピード 0~9 m/min
■リーダ
フィードストローク 6,000 mm
スライドストローク 800 mm
スイング 左右 5°
起倒 -90°~ +5°
■寸法(運搬時)・質量
全長 8,740 mm
全幅 2,065 mm
全高 2,500 mm
総質量 7,800 kg
■油圧装置
回転 20.6 MPa× 130 L/min
フィード 10.8 MPa×46 L/min
■エンジン
型式 KDN-4TNV98
定格出力 42.5 / 2,400 kW/min-1
燃料タンク容量 75 L

本カタログ掲載の仕様は、予告なく変更する場合があります。あらかじめご了承ください。
