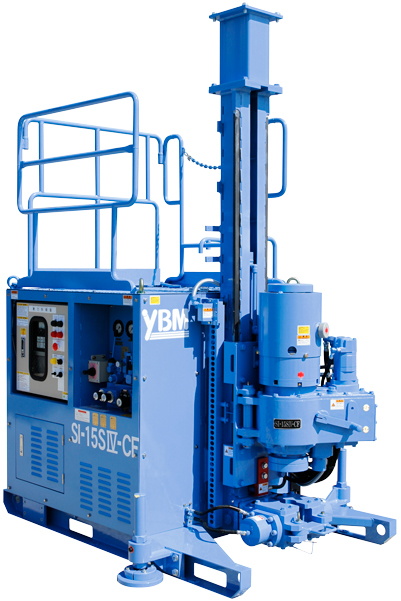

SI-15SⅣ-CF

  • スピンドルストロークが長く(1,000mm)、ステップ機構を備えています。
  • スピンドルの回転は、デジタルで操作盤に表示され、無段階で設定可能です。
  • 油圧チャック・油圧クランプ装着により、高い安全性が確保できます。
  • 油圧シリンダフィードを採用しています。

製品仕様

スピンドル内径 77 mm
スピンドル回転数 高速 0 ~ 50 min-1
低速 0 ~ 14 min-1
スピンドルトルク 高速 0.82 kN・m
低速 2.94 kN・m
フィードストローク 1,000 mm
フィードスピード 上昇 0 ~ 4 m/min
下降 0 ~ 4 m/min
最大給圧力 上昇 40.4 kN
下降 27.2 kN
モーター出力 回転用 7.5 kW – 4 P
フィード用 5.5 kW – 4 P
寸法(L×W×H) 1,800 mm×1,600 mm×2,450 mm(運搬時)
質量 1,440 kg

本カタログ掲載の仕様は、予告なく変更する場合があります。あらかじめご了承ください。
