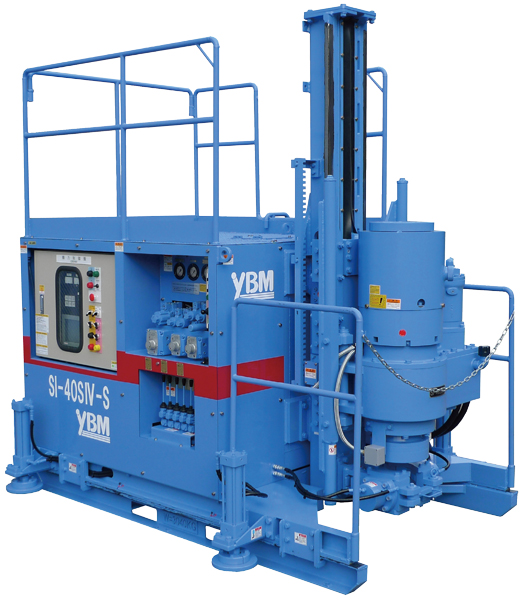

SI-40SⅣ-S
- スピンドルストロークが長く(1,000mm)、ステップ機構を備えています。
- スピンドルの回転は無段階で設定可能で、回転数はデジタルで制御盤に表示されます。
- 都市土木に適した低騒音タイプです。
- 油圧チャック・油圧クランプ装着により、更に安全性が向上しております。
- 油圧シリンダフィードを採用しています。
- 自動揺動装置付です。
製品仕様
スピンドル内径 | 145 mm |
---|---|
スピンドル回転数 | 高速 0 ~ 60 min-1 |
低速 0 ~ 30 min-1 | |
スピンドルトルク | 高速 3.2 kN・m |
低速 6.4 kN・m | |
フィードストローク | 1,000 mm |
フィードスピード | 上昇 4 m/min |
下降 5 m/min | |
スライドストローク | 300 mm |
最大給圧力 | 上昇 50 kN |
下降 34 kN | |
モーター出力 | 30 kW – 4 P |
寸法(L×W×H) | 2,350 mm×1,848 mm×2,500 mm(運搬時) |
質量 | 3,100 kg |
標準装備 | 自動揺動装置 揺動角度:任意設定可能 |
パイプクランプ | |
自動ステップ装置(近接スイッチ方式・リニアエンコーダ方式) ステップ距離:任意設定可能 ステップ停止時間:0 ~ 999 秒 |
|
アウトリガー:4点油圧式 | |
スピンドル回転計:デジタル表示 | |
オイルクーラー:空冷ファンクーラー | |
サブチャック (スイベルヘッド用φ90) |
|
パイプレンチ受け | |
オプション装備 | マスト:脱着式 2.7m |
ウインチ:電動式 1.47kN (フリー降下付) |
|
ケーブルハンガ |
仕様は予告なく変更する場合があります。あらかじめご了承ください。
