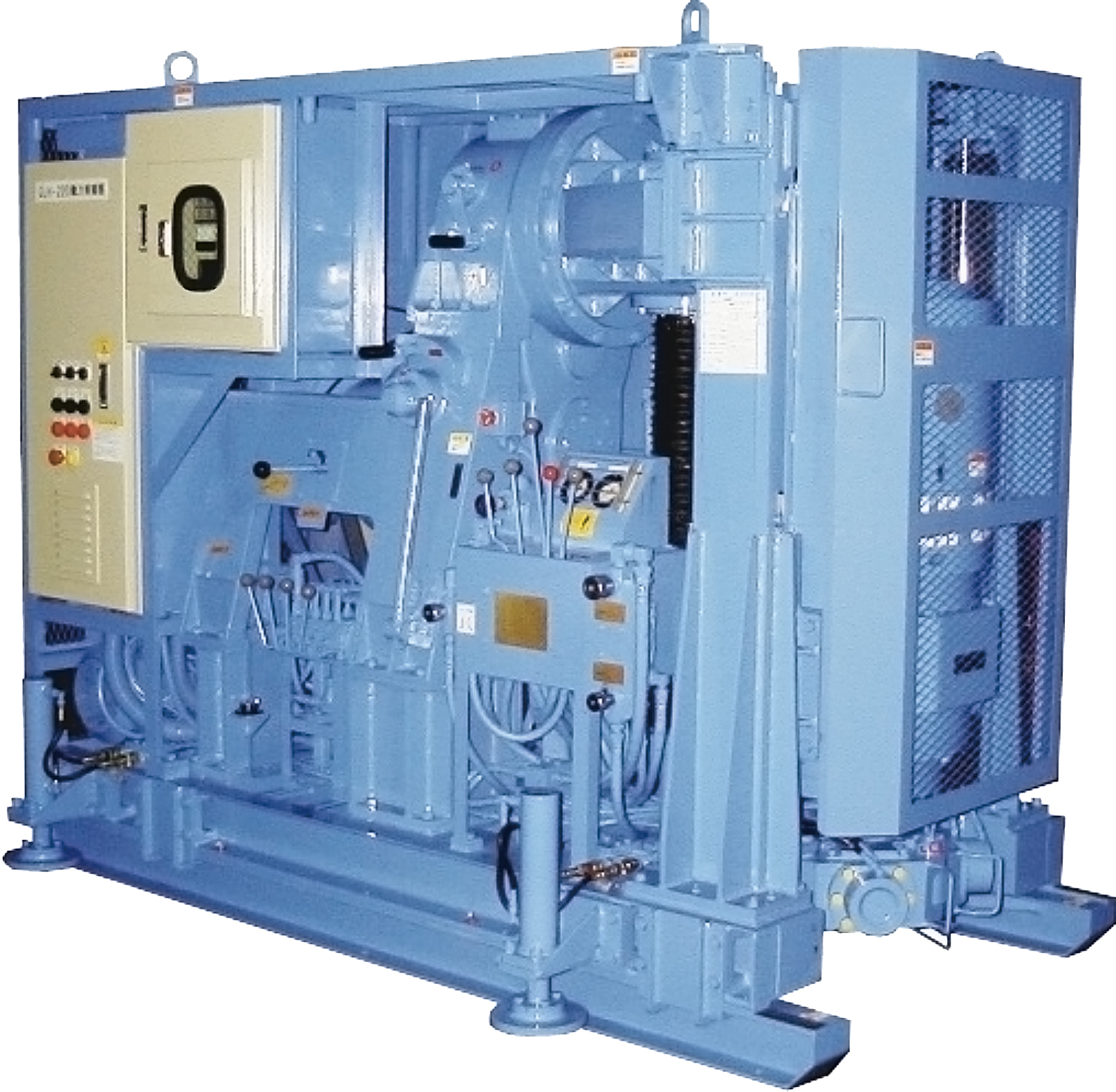

大口径・大深度地盤改良工法削孔機

CLH-220

スピンドル内径225mm高性能で削孔能力抜群

  • ガイドホール削孔から地盤改良まで本機で施工可能
  • 25mm、50mmのステップ選択
  • インバータ制御により、工法にあったスピンドル回転数の設定が可能
  • 回転数をデジタルで表示
  • 強力な給圧力で、ロッドの引き抜きも容易
  • メンテナンス性抜群、集中グリス配管、軽量カバーを採用。
  • 作業効率を向上させるアウトリガー、パイプクランプ、
    サブチャックを搭載
  • 高トルクタイプもラインナップ

製品仕様

MODEL CLH-220S CLH-220Ⅱ
■スイベルヘッド
回転数 1st 21min-1 14 min-1
2nd 65 min-1 28 min-1
3rd 74 min-1 52 min-1
4th 124 min-1 101 min-1
R1 9 min-1 12 min-1
R2 30 min-1 41 min-1
回転トルク 1st 10.1 kN ・m 14.3 kN ・m
2nd 6.0 kN ・m 7.4 kN ・m
3rd 2.8 kN ・m 4.0 kN ・m
4th 1.7 kN ・m 2.1 kN ・m
スピンドル内径 φ225 mm φ225 mm
■ロッドチャック方式
ロッドチャック方式 スプリングチャック式
(開放油圧式)
スプリングチャック式
(開放油圧式)
■アウトリガー
方式 4点油圧式 4点油圧式
シリンダストローク 200 mm 200 mm
ベーススライドストローク 400 mm 400 mm
■フィード
フィードストローク 500 mm 500 mm
給圧力 (kN) 118.2 kN 125.0 kN
バランス力 (kN) 88.7 kN 93.0 kN
フィードスピード 上昇時 5 m/min 4 m/min
下降時 4 m/min 3 m/min
■自動引揚装置
ステップ間隔 25 mm , 50 mm 25 mm , 50 mm
ステップ停止時間 0 ~ 999 秒 0 ~ 999 秒
■寸法・質量
全長 2,500 mm 2,500 mm
全幅 1,676 mm 1,720 mm
全高 2,045 mm 2,075 mm
総質量 4,220 kg (アウトリガ含) 5,150 kg

本カタログ掲載の仕様は、予告なく変更する場合があります。あらかじめご了承ください。
