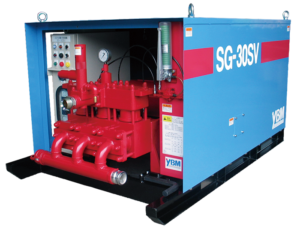

ジェットグラウトポンプ
SG-30SV
SGシリーズポンプは脈動が少なく、安定的な注入を可能にした高性能で洗練されたプランジャーポンプです。吐出流量はもとより吐出圧力も低圧から高圧まで各種工法に最適なポンプを選定していただけるように豊富な機種を取り揃えています。
SGシリーズポンプは高効率、安定した注入、イージーメンテナンス、ローランニングコスト、そして安全性、これらを高水準で実現し有機的に結合したことで高い評価を得ています。
世界中のお客様に愛され、各地で行われているジェットグラウト工法の定番ポンプとなっています。
製品の特徴
Y-LINK対応機種
Y-LINKとは、柱状改良工事における全自動施工管理システムで、現場状況の変化に即応できる点で柔軟性があるロボット化技術です。事前設定による自動制御ができ、遠隔地からも施工機の自動運転設定やプラントのバッチ設定等を入力できます。(オプション)
製品仕様
| 型式 | 三連プランジャーポンプ | |
|---|---|---|
| ストローク | 100 mm | |
| プランジャー径 | 100 mm | |
| 最大吐出圧力 | 2.5 MPa★ | 4.9 MPa★❋ |
| 常用吐出圧力 | 2.0 MPa | 2.0 MPa |
| 理論吐出量 | （90）～467 L/min | （90）～235 L/min |
| ポンプ回転数 | （37）～198 min-1 | （37）～100 min-1 |
| インバーター 周波数調整範囲 |
（12）～60 Hz | （24）～60 Hz |
| 吸入口径 | 2-1/2 IN | |
| 吐出口径 | 2 IN | |
| モーター出力 | 22kW-4P（インバータ制御） | |
| 電圧 | 200 V | |
| 外形寸法（L x W x H） | 2,000 mm × 1,250 mm × 1,062 mm | |
| 質量 | 1,670 kg (概略重量) | |
★流量によって最大吐出圧が変化します。
❋オプション仕様
本カタログ掲載の仕様は、予告なく変更する場合があります。あらかじめご了承ください。
SG-30SVは、弊社『
』システム（オプション装備）に対応した機械です。
