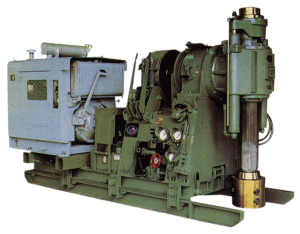

大口径深掘削ボーリングマシン

YBM-6

基礎工法における施工個所の地質調査から擁壁アンカー、地滑りアンカー孔等に必要なケーシング掘り、さく井、鋼管杭等の大口径まで利用範囲の広い多用途機種です。

正転6段、逆転2段の変速装置がついているため、あらゆる地層、孔径掘削状況に応じて最適な回転数を選択できるため柔軟性の高い掘削環境を得られます。

製品仕様

■穿孔能力
呼称深度 600 m
AQ-WLロッド 1200 m
HQ-WLロッド 520 m
1,000mm孔径 40 m
500mm孔径 80 m
100mm孔径以下 600~800 m
■スイベルヘッド
スピンドル内径 155 mm
スピンドルストローク 600 mm
スピンドル回転数 (Aシリーズ)
20、38、65、70、137
230、R16、R56 min-1
(Bシリーズ)
31、60、101、110
214、360、R28、R88 min-1
(Cシリーズ)
70、137、230、251
489、823、R56、R201 min-1
最大給圧力 121.1 kN
最大バランス力 155.6 kN
スピンドルトルク (Aシリーズ) 8.8 kN・m
■ギヤリング
チェンジギヤの形式 6段(逆2段)変速
スライディングギヤ
クラッチ形式 乾式単板ディスク
■ホイスト
形式 プラネタリギヤ式
ハンドブレーキ
ドラム寸法 φ280 × φ520 × 180 mm
ドラムキャパシティ 18mm ワイヤー × 75 m
ロープスピード (Aシリーズ) 12~142 m/min
巻上能力 58.8 kN
■油圧ポンプ
形式 可変吐出量形べーン方式
仕様 常用圧力:2.9~5.9MPa
最大圧力:13.7 MPa
■原動機
モーター 18.5~22-4 kW-P
エンジン 25.7 kW
■機体寸法・質量(原動機を除く)
総質量
(原動機を除く)
2,950 kg
最大分解質量:680kg
機体寸法(L*W*H) 2,900 * 1,200 * 1,900 mm
** オプション **
・ワイヤーラインホイスト ・キャットヘッド
・ロッド緩め装置 ・自走装置 ・ダブルチャック
・プラットホーム

穿孔能力は、地質条件、ビットサイズにより変動するためホイストの巻き上げ能力をもとに表記しています。

本カタログ掲載の仕様は、予告なく変更する場合があります。あらかじめご了承ください。
