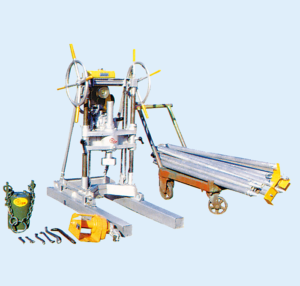

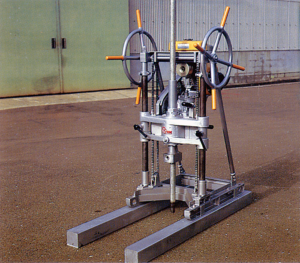

超軽量・分解型ボーリングマシン
YHP-1
小型・軽量で分解・組立てが簡単なので、搬入・据付けが容易なボーリングマシンです。
運搬・搬入が困難な地点でのボーリング調査や住宅地盤沈下防止対策の注入機として威力を発揮します。
製品仕様
| ■穿孔能力 | |
|---|---|
| 呼称深度 | 10 m |
| ■スイベルヘッド | |
| スピンドル内径 | 43 mm |
| スピンドルストローク | 500 mm |
| スピンドル回転数 | 高速：220～440 min-1 低速：110～220 min-1 |
| 最大給圧力 | 4.4 kN |
| 最大バランス力 | 4.4 kN |
| スピンドルトルク | 高速：0.11 kN・m 低速：0.21 kN・m |
| ■ギヤリング | |
| チェンジギヤの形式 | 2段変速 スライディングギヤ |
| クラッチ形式 | クロークラッチ方式 |
| ■ホイスト | |
| 形式 | 手動式ウインチ |
| 巻上能力 | 1.0 kN |
| ■原動機 | |
| 所要出力 | 5.5 kW |
| ■機体寸法・質量(原動機を除く) | |
| 総質量 （原動機を除く） |
159 kg 最大分解質量：26 kg |
| 機体寸法(L * W * H) | 1,030 * 740 * 1,525 mm |
穿孔能力は、地質条件、ビットサイズにより変動するためホイストの巻き上げ能力をもとに表記しています。
本カタログ掲載の仕様は、予告なく変更する場合があります。あらかじめご了承ください。
