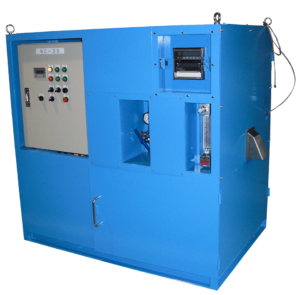

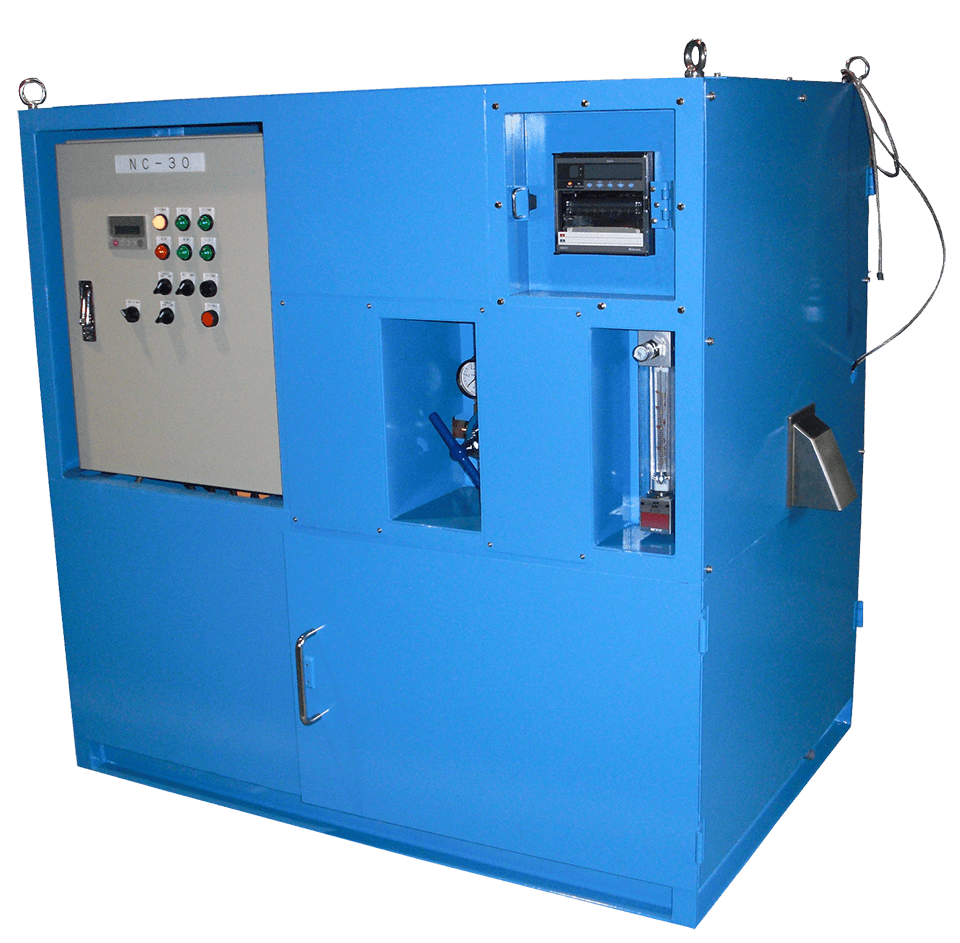

噴流式pH処理装置
NC-30
土木建設現場や各種工場から排水されるアルカリ性排水を、炭酸ガスにより安全で確実に連続中和処理します。
- 設定値から外れた処理水は原水ラインに戻し再処理されるため、従来使用している中和槽は不要です。
- 処理水の目標pH値を設定（pH7～8.5）することで、炭酸ガス量を自動制御するので複雑な調整や試運転が不要です。
- 炭酸ガスの流量を自動制御する事により、炭酸ガスの使用量を低減できます。
- 処理水の圧送（高低差5m程度）ができます。
- 撹拌装置に当社特許の噴流層を使用した事により、効率の良い炭酸ガスの溶解が実現しました。
- 独自の機構採用により軽量・コンパクト、さらにメンテナンスも容易にできます。
製品の特徴

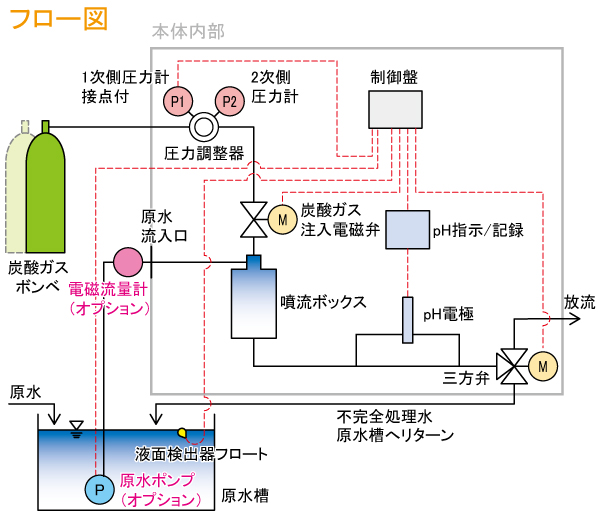

フロー図
製品仕様
| 排水処理量（最大） | 30 m³ /h |
|---|---|
| 配管口径 | 吸込口 80 A （PT3”） |
| 吐出口 80 A （PT3”） | |
| ガス入口 | W 22 – 14 (右)袋ナット(P) (ガスボンベに装着可) |
| pH処理範囲 ※ | 処理前 pH 8 ～ 12 → 処理後 pH 7 ～ 8.5 |
| 中和剤 | 炭酸ガス(非付属) 40 ℓ (30 kg) |
| 撹拌方法 | 噴流ボックス(J/20)による反応方式 |
| 原水温度 | 5 ～ 40 ℃ |
| 使用雰囲気温度 | 5 ～ 40 ℃ |
| 設置場所 | 屋内外、水平、凍結なし |
| 排出抵抗 | ～ 50 kPa |
| 電源 | AC 200 V 3相 |
| 消費電力 | 約 3 kW |
| 外形寸法（L×W×H） | 900 mm × 1,450 mm × 1,300 mm |
| 質量 | 270 kg |
| オプション | 電磁流量計：DC24V |
| 原水ポンプ：AC 200V 3相 1.5kW |
処理水のpHが9.5以下のとき、炭酸ガス減圧弁の標準設定圧（0.4MPa）では炭酸ガスが過剰に供給されることがあります。その場合、設定圧を低くしてください。また、pHが11.5以上のとき、水温・水質により処理できないことがあります。その場合、処理水流量を調整する・排水タンクを設けるなどの対策が必要です。
仕様は予告なく変更する場合があります。あらかじめご了承ください。
