製品の特徴
-
オフロード法認定建設機械
承認番号 NS2-138
製品仕様

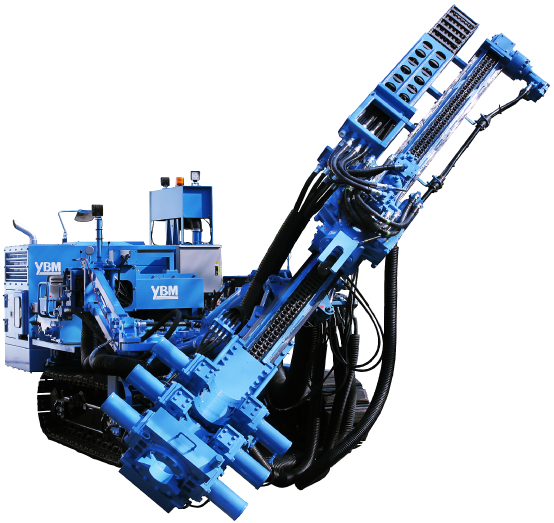

| 型式 | YRP-180C | |
|---|---|---|
| 名称 | 全油圧式ロータリーパーカッションドリル | |

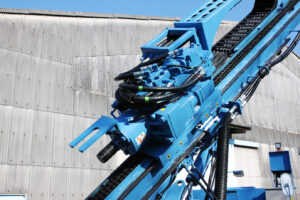

| ■ドリフタ | ||
| 型式 | TAD-100 | |
| 打撃数 | 2,000 bpm（33.3 Hz） | |
| 回転数 | 低速：32 min-1 | |
| 高速：65 min-1 | ||
| 回転トルク | 高トルク：12,740 N･m | |
| 低トルク：6,370 N･m | ||
| ■ブーム・リーダ（ガイドセル） | ||
| ブーム昇降角 | 上方向 44°、下方向 14° | |
| ブームスイング角 | 右方向 60°、左方向 50° | |
| リーダチルト角 | 125° | |
| リーダローテーション角 | 右方向 95°、左方向 5° | |
| 右方向 5°、左方向 95°（ピン差替による） | ||
| リーダスライド長 | 1,500 mm | |
| ■フィード | ||
| フィードスピード | 0～22 m/min（穿孔時 0～6 m/min） | |
| フィードストローク | 3,300 mm | |
| フィード押し力 | 58.8 kN | |
| フィード引き力 | 58.8 kN | |
| ■セントラライザ(油圧式クランプ及びレンチ) | ||
| 適用ケーシング径 | Max. 216 mm | |
| ネジ切りトルク | 34 kN･m | |
| ■油圧ユニット | ||
| ポンプ形式 | 可変容量形ピストンポンプ+ギヤポンプ | |
| 吐出圧力 | 回転用 18 MPa、フィード用 20.6 MPa | |
| パーカッション用 15 MPa | ||
| 吐出流量 | 回転用 160 L/min、フィード用 25 L/min | |
| パーカッション用 120 L/min | ||
| オイルタンク容量 | 280 L | |
| ■原動機（ディーゼルエンジン） | ||
| 型式 | CATERPILLAR C4.4 | |
| 出力 | 129.4 kW/2,200 min-1 | |
| 排気量 | 4.4 L | |
| 燃料タンク容量 | 300 L | |
| ■走行装置（トラクションユニット） | ||
| 型式 | YBC65 | |
| 走行速度 | 0～3.5 km/h | |
| 登坂能力 | 20° | |
| ■寸法・質量 | ||
| 外形寸法（L×W×H） | 7,200 mm ×2,300 mm × 2,800 mm（運搬時） | |
| 質量 | 12,570 kg | |
| 最低地上高 | 180 mm | |
仕様は予告なく変更する場合があります。あらかじめご了承ください。
