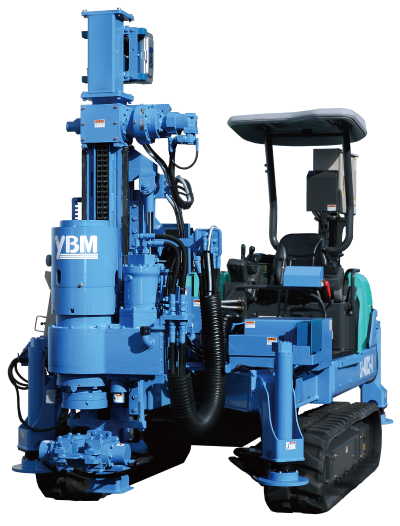

クローラタイプ地盤改良機

SI-40CS-5

  • スピンドルストローク1,000mm、ダブルステップ機構(任意及び25/50mm)を備えています。

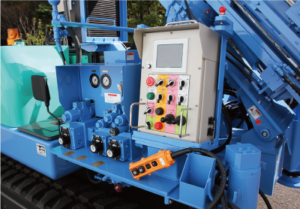

  • スピンドルの回転は無段階で設定可能で、回転数はデジタルで制御盤に表示されます。
  • 油圧チャック・パイプクランプ装着により、安全作業が行えます。

製品仕様

施工機仕様

MODEL SI-40CS-5
スピンドル回転数(MAX) 掘削モード 改良モード
高 68 min-1 低 34 min-1 高 34 min-1 低 17 min-1
スピンドルトルク(MAX) 高トルク 7.2 kN・m 低トルク 3.5 kN・m
給圧力(MAX) 39.3 kN(13.2 MPa 時)
フィードストローク 1,000 mm
リーダスライド 400 mm
フィードスピード 4~ 7 m/min
リーダスイング 左右 各15°
ベースマシン 0.18 m3
必要油圧源 22.5 MPa – 80 L/min(回転用)
13.2 MPa – 29 L/min(フィード用)
運搬時寸法(L×W×H) 4,660 × 2,000 × 2,800 mm
質量 8,250 kg
◆標準装備
①パイプクランプ
②自動ステップ装置(近接スイッチ方式・リニアエンコーダ方式)
(ステップ装置距離:任意設定可能、ステップ停止時間:0~999.9秒)
③アウトリガー:4点油圧式 ④揺動装置 ⑤オイルクーラ
オプション 電動ウインチ



ベースマシン本体仕様

MODEL 55N4
◆本体性能
登坂能力 15 度
◆燃料・潤滑油・冷却水
燃料タンク容量 95 L
作動油量 110 / 70 L(レベル)
エンジンオイル 最大 11.2 L
最小 4.5 L
冷却水 4.5 / 11 L(全水量)
◆エンジン
種類 4気筒水冷直噴ディーゼル
形式 YANMER YDN-4TNV98C
定格出力 47.6 kW / 2,400 min-1

本カタログ掲載の仕様は、予告なく変更する場合があります。あらかじめご了承ください。
