貫入試験機
標準貫入試験用サンプラー(ペネ)

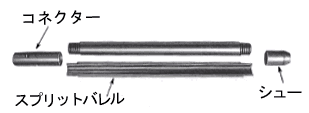

シュー、2つ割できるスプリットバレル及び、コネクターヘッドからなる鋼製のサンプラー
コネクターヘッド呼び径 | 40.5 | 41.3 |
---|
※JISA1219規格コネクターヘッドのロッドネジのみ。
標準貫入試験内蔵掘削器(内蔵ペネ)
従来の貫入試験器での地質調査は、まずコアチューブ掘りの後、貫入試験器をセットして行っていました。つまり、ロッドの挿入、引上げを2回づつしていたわけですが、この標準貫入試験内蔵掘削器(略称:内蔵ペネ)では、コアチューブ掘り後、2/3左回転させてコアチューブより貫入試験器を落下させ、従来の方法で貫入試験を行います。
つまりロッドの挿入、引上げが1回で済むので、施工時間が短縮できます。

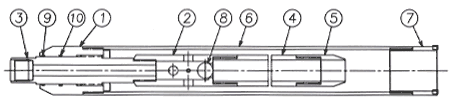

番号 | 品名 | 個数 |
---|---|---|
1 | ヘッド | 1 |
2 | コネクターヘッド | 1 |
3 | インナカップリング | 1 |
4 | スプリットバレル | 1 |
5 | シュー | 1 |
6 | コアチューブ | 1 |
7 | メタルクラウン | 1 |
8 | スチールボール | 1 |
9 | ダストシール | 1 |
10 | O-リング | 1 |
呼び寸法 | φ40.5 | φ41.3 |
---|
固定ピストンサンプラー
粘土採集時に使用するもので、ピストンが地上で固定されているため、試料土面にかかる荷重(ピストン重量、泥水の水圧)が除かれ、回収比を100パーセントに保つことが可能です。これにより、長い試料を採取することができ、また押え込み長さ、試料採取長さを容易に測定できるため、回収比を正確に知ることができます。
※取付けロッドネジとピストンロッド、インナーロッドの種別があります。
ロッド呼び径 (mm) | 40.5 | 41.3 |
---|---|---|
インナーロッド径 (mm) | 12.7・15.8 |
固定ピストンサンプラー用インナーロッド(ヘビーロッド)
固定ピストンサンプラーを地上にて固定するのに用い、所定の深度だけ接続して使用します。
ロッド呼び径 (mm) | 12.7 | 15.8 |
---|---|---|
長さ (m) | 0.5・1.0・1.5・3.0 |
デニソンサンプラー
シンオールチューブ、ピストンサンプラーでは、採取できないような硬度の粘土のサンプリングに適するサンプラーで、構造はダブルコアチューブ形式で、外管はロッドと連結していて送水しながら回転することによって、土を掘削する働きをします。
このとき内管の先端は、外管の先端より下に突き出て土の中に押し込まれており、粘土が一定の硬さ以上になるとスプリング構造により、内管が入り込み外管のクラウンで掘削する。接続ロッドは、Φ40.5になります。
シングルチューブコアバーレル
コアチューブ
メタルクラウンで切削した岩石(コア)を採取する器具
YES規格
呼び径(mm) | 44 | 54 | 64 | 74 | 84 | 99 | 114 | 129 | 144 | 165 | 178 |
---|---|---|---|---|---|---|---|---|---|---|---|
外径D(mm) | 44 | 54 | 64 | 74 | 84 | 99 | 114 | 129 | 144 | 165.2 | 177.8 |
内径H(mm) | 35.4 | 45.4 | 55.4 | 65.4 | 75.4 | 89.6 | 104 | 119 | 134 | 151 | 163.8 |
呼び径(mm) | 190 | 200 | 216 | 250 | 267 | 318 | 355 | 406 | 457 | 508 | 558 |
---|---|---|---|---|---|---|---|---|---|---|---|
外径D(mm) | 190.7 | 200 | 216.3 | 250 | 267.4 | 318.5 | 355.6 | 406.4 | 457.2 | 508 | 558.8 |
内径H(mm) | 176.7 | 186 | 202.3 | 233.4 | 251.8 | 301.7 | 336.6 | 387.4 | 438.2 | 489 | 539.8 |
※標準長さL・・・0.5m・1.0m・1.5m・3.0m
コアチューブカップリング
コアチューブとボーリングロッドの継ぎ手。
JIS規格M1408、YES規格
呼び径(mm) | 45 | 55 | 65 | 75 | 85 | 100 | 115 | 130 | 145 | 165 | 178 |
---|---|---|---|---|---|---|---|---|---|---|---|
190 | 200 | 216 | 250 | 267 | 318 | 355 | 406 | 457 | 508 | 558 | |
ボーリングロッドサイズ | Φ40.5・Φ41.3・Φ50・Φ60・Φ60テーパ・Φ73.1 |
※在庫状況は常に変動いたします。ご注文の再には在庫状況をご確認願います。
