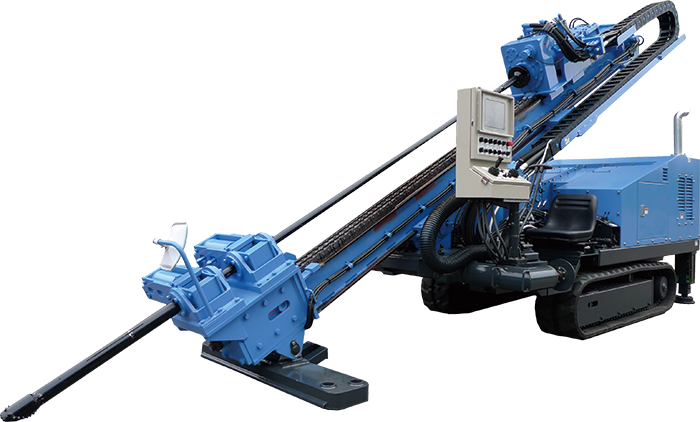

誘導式水平ドリル
HD-90Vs
バイブロドリル搭載ハイパワードリル!!
最大3.3kN・mのハイトルクに加え
最大29.4kNのバイブロを搭載。
従来の押引力に加えバイブロによる起振力で今まで困難だった地盤への対応が可能になりました。最大アプローチ角45°で施工できるので狭小地や4m道路でも施工が可能。
製品仕様
| 型式 | HD-90Vs（クローラータイプ） |
|---|---|
| 機体出力 | 40.8 kW / 2,400 minｰ1 |
| 運搬時寸法(L×W×H) | 5,460 × 1,400 × 2,390 mm |
| 概略質量 | 5,200 kg（ロッド含まず） |
| 穿孔性能 | |
| 適用ロッド径 | 38 mm 48 mm（オプション115mm） |
| 適用ロッド長 | 3,000 mm |

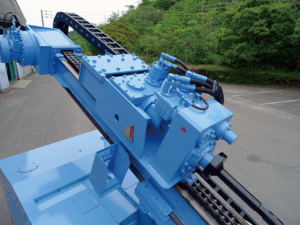

| ドリフタ（回転＋バイブロ仕様） | |
| 方式 | 油圧2速切替式 |
| 回転トルク(通常時) | 低速時 3.3 kN・m 高速時 1.65 kN・m |
| ※回転トルク(オプション 115mm時) | 低速時 5.5 kN・m 高速時 2.75 kN・m |
| 回転数(通常時) | 低速時 0～95 min‐1 高速時 0～190 min‐1 |
| ※回転数(オプション 115mm時) | 低速時 0～65 min‐1 高速時 0～130 min‐1 |
| バイブロ | 起振力 最大 29.4 kN |
| リーダ | |
| リーダスライド | 2,000 mm |

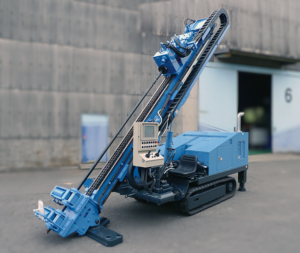

| リーダ起倒 | 15°～45°（アプローチ角度） |
| フィード | |
| 形式 | チェーンフィード |
| フィードスピード | 高速 0～20 m/min, 低速 0～8 m/min |
| フィードストローク | 3,600 mm |
| 最大押し力 | 49 kN ＋ 29.4 kN（バイブロ起振力） |
| 最大引き力 | 98 kN ＋ 29.4 kN（バイブロ起振力） |
本カタログ掲載の仕様は、予告なく変更する場合があります。あらかじめご了承ください。
