ダイヤモンドビット 掘削 パラメータ マトリックス
フォーディアダイヤビット推奨掘削パラメーター表
ダイヤビット 外径 |
岩石層 状態 |

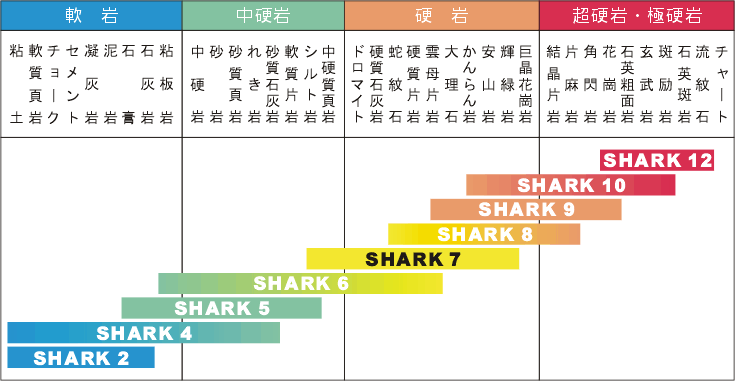

適用マトリックス | 推奨回転数 (min-1) |
推奨ビット荷重 | 推奨注水量 (リットル/分) |
|
---|---|---|---|---|---|---|
(kN) | (kgf) | |||||
46mm Single 46mm Double |
超硬岩 硬岩 中硬岩 軟岩 |
Shark-10,12A Shark-9,8 Shark-7,6 Shark-4,2 |
600〜1,000 500〜800 400〜600 300〜500 |
3.4〜4.1 2.1〜3.4 1.4〜2.7 1.0〜2.1 |
350〜420 210〜350 140〜280 100〜210 |
10〜15 |
66mm Single 66mm Double |
超硬岩 硬岩 中硬岩 軟岩 |
Shark-10,12A Shark-9,8 Shark-7,6 Shark-4,2 |
500〜1,000 400〜600 300〜500 200〜400 |
4.1〜5.5 2.7〜4.1 1.4〜2.7 1.0〜2.1 |
420〜560 280〜420 140〜280 100〜210 |
15〜20 |
76mm Single 76mm Double |
超硬岩 硬岩 中硬岩 軟岩 |
Shark-10,12A Shark-9,8 Shark-7,6 Shark-4,2 |
500〜800 400〜600 300〜500 200〜400 |
4.1〜5.5 2.7〜4.1 2.1〜2.7 1.0〜2.1 |
420〜560 280〜420 210〜280 100〜210 |
20〜30 |
86mm Single 86mm Double |
超硬岩 硬岩 中硬岩 軟岩 |
Shark-10,12A Shark-9,8 Shark-7,6 Shark-4,2 |
500〜800 400〜600 300〜500 200〜400 |
4.1〜6.2 3.4〜5.5 2.1〜3.4 1.4〜2.7 |
420〜630 350〜560 210〜350 140〜280 |
25〜35 |
116mm Single 116mm Double |
超硬岩 硬岩 中硬岩 軟岩 |
Shark-10,12A Shark-9,8 Shark-7,6 Shark-4,2 |
500〜800 400〜600 300〜500 200〜400 |
5.5〜8.4 4.1〜6.9 3.4〜5.5 2.1〜4.8 |
560〜840 420〜700 350〜560 210〜490 |
35〜50 |
※砂砕層の場合は、ダイヤモンドの焼損を抑えるために水漏れを考慮し注水量を増やします。
