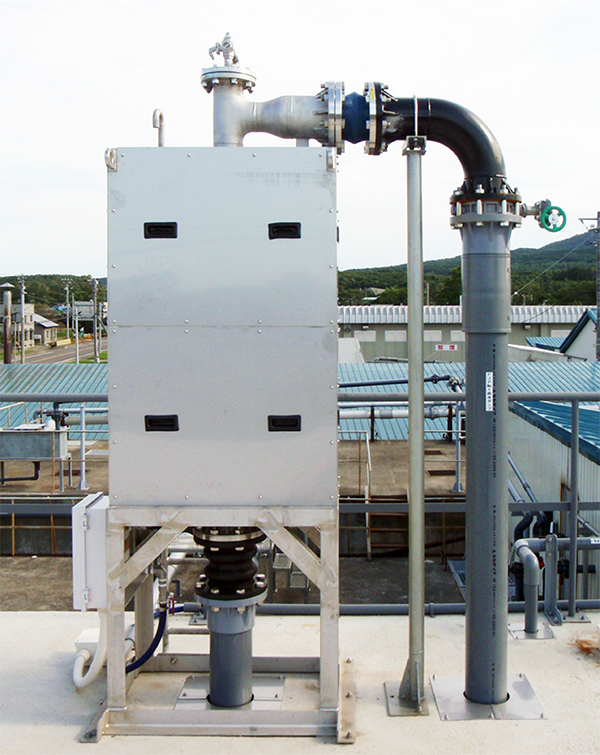

大流量処理向けウルトラファインバブル発生装置
フォームジェット
YBM独自のフォームジェット技術を用いた
気液混合装置(特許登録済)
- ファビーと同様のキャビテーション旋回流方式でウルトラファインバブルを発生させます
- 大流量の処理が可能です
- 目的に応じてファビーとフォームジェットの使い分けが可能です
利用分野
- 工場排水処理設備 能力増強
- 海域 貧酸素対策
- 水産 魚介類飼育
- 湖沼 アオコ対策 など
製品の特徴
フォームジェットとファビーの性能比較
| 機種 | フォームジェット | ファビー | ||
|---|---|---|---|---|
| 処理水量 | 3～960 m3/h | 0.6～18 m3/h | ||
| 50~16,000L/min | 10~300L/min | |||
| UFB | 数 | 107個/mL | 108個/mL | |
| 平均粒径 | 100～150nm | 100～150nm | ||
| 目的 | 低圧処理 | 加圧処理 | ||
| MB発生少 | MB同時発生 | |||
| 大流量処理 | 高効率反応処理 | |||
| ポンプ | 陸上 | 水中 | 陸上 | |

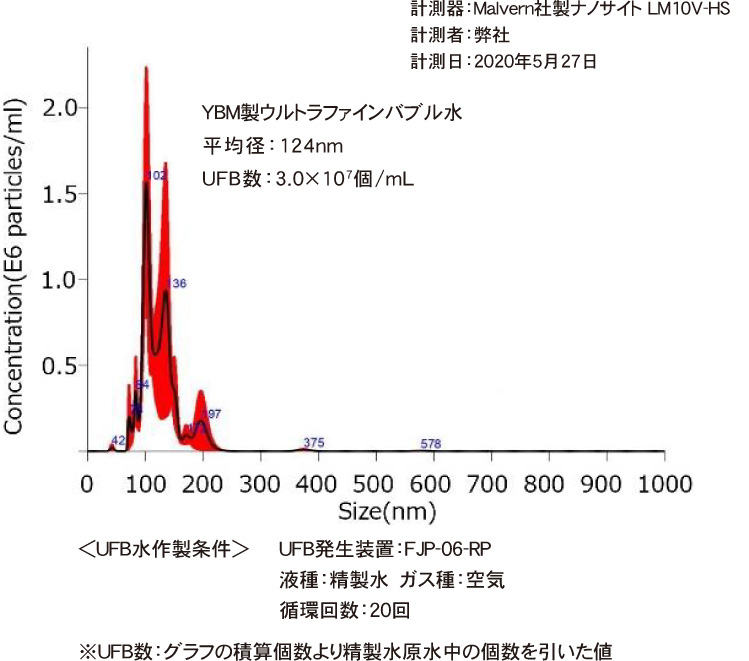

※UFB 数・平均粒径は 20 回循環処理時
製品仕様
| 型式 | FJP-40 | FJP-60 | FJP-100 | |
|---|---|---|---|---|
| 最大処理量 | 40 m3/時 | 60 m3/時 | 100 m3/時 | |
| ガス供給量（目安） | 20 L/分 | 30 L/分 | 50 L/分 | |
| 配管サイズ | 原水入 | 80A JIS 10K | 100A JIS 10K | 125A JIS 10K |
| 処理水出 | 80A JIS 10K | 100A JIS 10K | 125A JIS 10K | |
| ポンプ出力※1 | 2.2 kW ～ | 3.7 kW ～ | 5.5 kW ～ | |
| 寸法（L×W×H） ※2 | 455×790×1,765 mm | 490×865×2,070 mm | 1,140×970×2,400 mm | |
| 質量 | 約120 kg | 約270 kg | 約380 kg | |
| オプション | 処理水流量計・システム制御盤 | |||
| 型式 | FJP-150 | FJP-300 | ||
|---|---|---|---|---|
| 最大処理量 | 150 m3/時 | 300 m3/時 | ||
| ガス供給量（目安） | 70 L/分 | 150 L/分 | ||
| 配管サイズ | 原水入 | 150A JIS 10K | 200A JIS 10K | |
| 処理水出 | 150A JIS 10K | 200A JIS 10K | ||
| ポンプ出力※1 | 7.5 kW ～ | 15 kW ～ | ||
| 寸法（L×W×H） ※2 | 1,230×1,130×2,705 mm | 1,410×1,380×3,540 mm | ||
| 質量 | 約470 kg | 約670 kg | ||
| オプション | 処理水流量計・システム制御盤 | |||
1：ポンプ出力は設置現場により異なります。
2：現場施工配管含まず。
