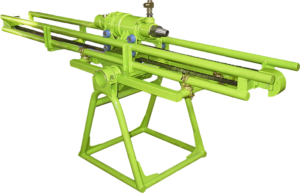

小型軽量 油圧式アンカーマシン

CXドリル

二重管システムにより崩壊性の地層にも対応!!
抜群のメンテナンス性と削孔能力でお応えします

あらゆる地層に対応できます
ダウンザホールドリルの二重管システムにより硬岩、軟岩、礫層等あらゆる地層及び長短孔問わず最適な削孔が可能です。

CXドリルは油圧式でメンテナンス性抜群

  • 油圧式削孔機で、故障の頻度が非常に少ない。
  • 小型軽量で、簡単に分解組立ができる。(最大分解質量70kg)
  • 全てのシステムの構造が簡単で、保守点検が容易。
  • 操作、取扱いが簡単。

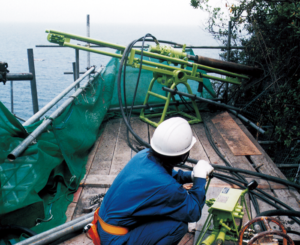

従来のロータリーパーカッションドリルでの作業が困難な場所に最適です

  • 急傾斜で重量物があげられない。
  • 場所が狭く、足場仮設のスペースが十分に取れない。
  • 交通規制などの問題で、移動用クレーン車が常備できない。

製品の特徴

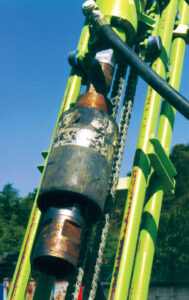

  • 専用バックハンマー

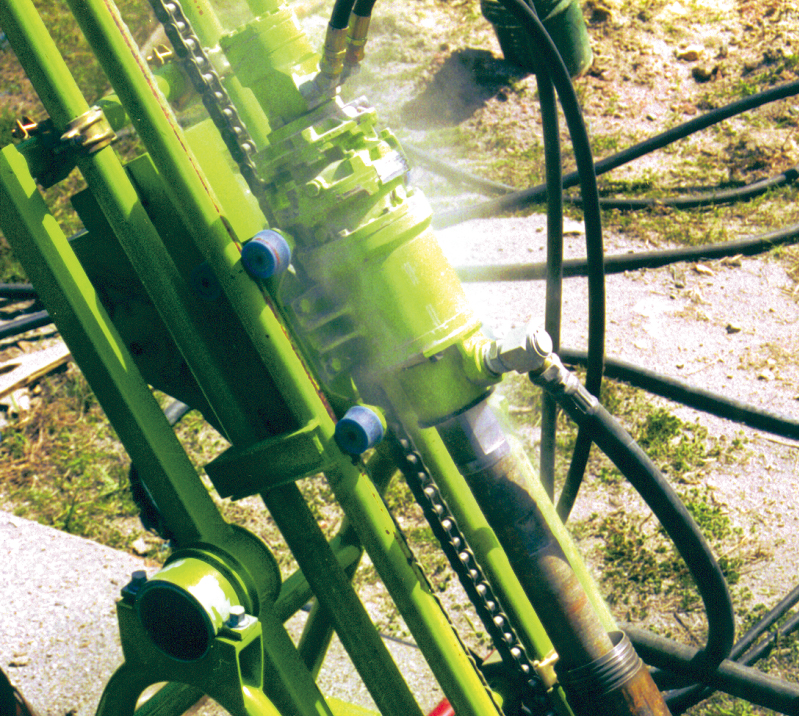

  • 強力スイベルヘッド

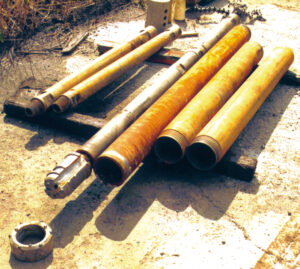

  • 先端ビット、DTHハンマー等
    のツールス類

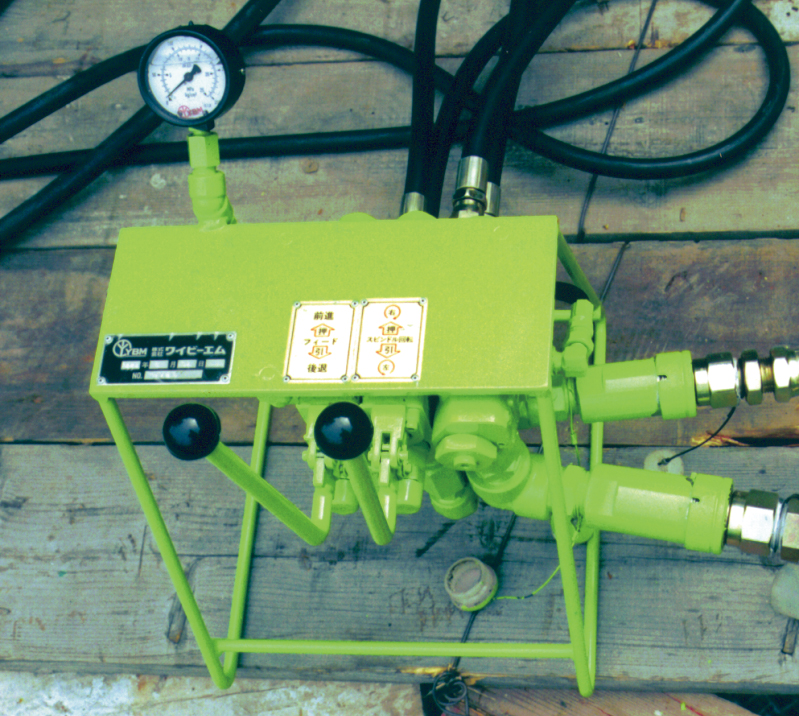

  • 簡単操作の操作ユニット

製品仕様

■型式
型式 CX-800
適用ケーシング長さ 1,000㎜
■穿孔性能
適用ロッド径 φ73.1mm
適用ロッド長さ 2m
穿孔角度 0~50°
■スイベルヘッド
回転数 正転 50min-1 {50rpm}
逆転 50min-1 {50rpm}
回転トルク 正転 800N-m {80kgf-m}
逆転 1,250N-m {125kgf-m}
■フィード
形式 オイルモータドライブ・チェーンフィード
フィードスピード 0~20m/min
フィードストローク 2,300mm
最大引抜き力 15.7kN {1,600kgf}
■本体質量・寸法
本体質量 245kg
寸法(L×W×H) 2,900mm×710mm×1,010mm
■操作ユニット
操作項目 回転・フィード
質量 26kg
■油圧ユニット
出力 11kW
質量 480kg

本カタログ掲載の仕様は、予告なく変更する場合があります。あらかじめご了承ください。
