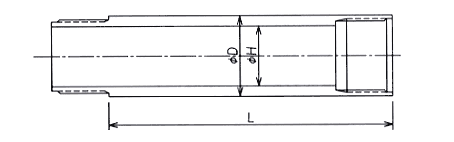

ケーシングチューブ
ケーシングチューブ(JIS規格)
錐孔または坑井がある深さに掘削されたとき、孔壁の崩壊防止あるいは水止めなどの必要に応じて、錐孔または坑井中に挿入される鋼管。
上端はメスネジ、下端はオスネジのフラッシュジョイント。
呼び径D(mm) | 長さ | 1mあたり質量 | 備考 |
---|---|---|---|
73 | 1.0M | 5.2kg | 受注生産 |
1.5M | 受注生産 | ||
2.0M | 受注生産 | ||
3.0M | 受注生産 | ||
83 | 1.0M | 5.9kg | 受注生産 |
1.5M | 受注生産 | ||
2.0M | 受注生産 | ||
3.0M | 受注生産 | ||
97 | 1.0M | 8.1kg | 受注生産 |
1.5M | 受注生産 | ||
2.0M | 受注生産 | ||
3.0M | 受注生産 | ||
112 | 1.0M | 10.7kg | 受注生産 |
1.5M | 受注生産 | ||
2.0M | 受注生産 | ||
3.0M | 受注生産 | ||
127 | 1.0M | 13.6kg | 受注生産 |
1.5M | 受注生産 | ||
2.0M | 受注生産 | ||
3.0M | 受注生産 | ||
142 | 1.0M | 15.3kg | 受注生産 |
1..5M | 受注生産 | ||
2.0M | 受注生産 | ||
3.0M | 受注生産 |
※呼び径97、127には、YES規格とJIS規格があり、ネジ寸法が違っています。
ガス管ケーシング
捨てパイプとして使用するガス管(JIS配管用炭素鋼鋼管の黒、白)、井戸用として使用する硬質塩化ビニール管(一般用VP管のみねじ切り可能)でオス、メスのフラッシュタイプのネジで製作しております。
呼び径(外径) (inch) |
長さ | 1mあたり質量 | 備考 |
---|---|---|---|
1-1/2″ | 0.5M | 3.9kg | 受注生産 |
0.75M | 受注生産 | ||
1.0M | 受注生産 | ||
1.5M | 受注生産 | ||
2.75M(全長) | 受注生産 | ||
3.0M | 受注生産 | ||
5.5M(全長) | 受注生産 | ||
2″ | 0.5M | 5.3kg | 受注生産 |
0.75M | 受注生産 | ||
1.0M | 受注生産 | ||
1.5M | 受注生産 | ||
2.75(全長) | 受注生産 | ||
3.0M | 受注生産 | ||
5.5(全長) | 受注生産 | ||
2-1/2″ | 0.5M | 7.5kg | 受注生産 |
0.75M | 受注生産 | ||
1.0M | 受注生産 | ||
1.5M | 受注生産 | ||
2.75M(全長) | 受注生産 | ||
3.0M | 受注生産 | ||
5.5M(全長) | 受注生産 | ||
3″ | 0.5M | 8.8kg | 受注生産 |
0.75M | 受注生産 | ||
1.0M | 受注生産 | ||
1.5M | 受注生産 | ||
2.75M(全長) | 受注生産 | ||
3.0M | 受注生産 | ||
5.5M(全長) | 受注生産 | ||
3-1/2″ | 0.5M | 10.1kg | 受注生産 |
0.75M | 受注生産 | ||
1.0M | 受注生産 | ||
1.5M | 受注生産 | ||
2.75M(全長) | 受注生産 | ||
3.0M | 受注生産 | ||
5.5M(全長) | 受注生産 | ||
4″ | 0.5M | 12.2kg | 受注生産 |
0.75M | 受注生産 | ||
1.0M | 受注生産 | ||
1.5M | 受注生産 | ||
2.75M(全長) | 受注生産 | ||
3.0M | 受注生産 | ||
5.5M(全長) | 受注生産 | ||
5″ | 0.5M | 15.1kg | 受注生産 |
0.75M | 受注生産 | ||
1.0M | 受注生産 | ||
1.5M | 受注生産 | ||
2.75M(全長) | 受注生産 | ||
3.0M | 受注生産 | ||
5.5M(全長) | 受注生産 | ||
6″ | 0.5M | 19.8kg | 受注生産 |
0.75M | 受注生産 | ||
1.0M | 受注生産 | ||
1.5M | 受注生産 | ||
2.75M(全長) | 受注生産 | ||
3.0M | 受注生産 | ||
5.5M(全長) | 受注生産 | ||
7″ | 0.5M | 24.3kg | 受注生産 |
0.75M | 受注生産 | ||
1.0M | 受注生産 | ||
1.5M | 受注生産 | ||
2.75M(全長) | 受注生産 | ||
3.0M | 受注生産 | ||
5.5M(全長) | 受注生産 | ||
8″ | 0.5M | 30.1kg | 受注生産 |
0.75M | 受注生産 | ||
1.0M | 受注生産 | ||
1.5M | 受注生産 | ||
2.75M(全長) | 受注生産 | ||
3.0M | 受注生産 | ||
5.5M(全長) | 受注生産 | ||
9″ | 0.5M | 36.1kg | 受注生産 |
0.75M | 受注生産 | ||
1.0M | 受注生産 | ||
1.5M | 受注生産 | ||
2.75M(全長) | 受注生産 | ||
3.0M | 受注生産 | ||
5.5M(全長) | 受注生産 | ||
10″ | 0.5M | 42.5kg | 受注生産 |
0.75M | 受注生産 | ||
1.0M | 受注生産 | ||
1.5M | 受注生産 | ||
2.75M(全長) | 受注生産 | ||
3.0M | 受注生産 | ||
5.5M(全長) | 受注生産 |
※ガス管とビニール管は外形寸法は同一ですが、内径は異なります。
ドライブケーシング
表土、砂れき層などの崩壊防止のために土中に挿入するための肉厚鋼管です。肉厚材を使用しているので、可能なだけ掘って、無理に引き上げることはせず、そのままケーシングとして使用します。
ネジは、オス、メスのフラッシュジョイント方式。
CT材、クラウン材、ロッド材、スケジュール材があります。
CT材
呼び径 D(mm) |
長さ | 備考 | 1mあたりの質量(Kg) |
---|---|---|---|
85 | 1.0m | 標準在庫 | 8.5 |
3.0m | 受注生産 | ||
100 | 0.5m | 受注生産 | 10.9 |
1.0m | 標準在庫 | ||
1.5m | 受注生産 | ||
115 | 0.5m | 受注生産 | 13.4 |
1.0m | 標準在庫 | ||
1.5m | 受注生産 | ||
3.0m | 受注生産 | ||
130 | 0.5m | 受注生産 | 15.3 |
1.0m | 標準在庫 | ||
1.5m | 受注生産 | ||
145 | 0.5m | 受注生産 | 17.1 |
1.5m | 受注生産 |
ケーシングスイベル
ケーシングチューブの挿入及び引上げの際、ボーリングロッド又はホイスチングスイベルとの継ぎ手で、ロッドの取付け時は回転による挿入ができます。
※寸法は、YES規格とJIS規格があります。
ドライブケーシングスイベル
ドライブケーシングチューブとロッドとの継ぎ手。
※寸法は、ドライブケーシングチューブ全種。
呼び径(mm) | ロッドネジ寸法 | 備考 |
---|---|---|
85 | 40.5 | 標準在庫 |
100 | 標準在庫 | |
115 | 標準在庫 | |
130 | 標準在庫 | |
140 | 受注生産 | |
165 | 受注生産 |
ケーシングヘッド
ケーシングチューブの挿入時及び引上げの際、ケーシングチューブ上端に取付けて使用します。
全ケーシングチューブ挿入後、ネジ保護のためケーシングチューブの最上部に取り付けておきます。
呼び径(mm) | 備考 |
---|---|
83 | 受注生産 |
97 | 受注生産 |
112 | 受注生産 |
127 | 受注生産 |
142 | 受注生産 |
ケーシングシュー(クラウン)
ケーシングチューブの先端に磨耗を防ぐために取付けます。孔の崩壊時に回転して入れる場合は、特に必要です。
呼び径(mm) | 備考 |
---|---|
83 | 受注生産 |
97 | 受注生産 |
112 | 受注生産 |
127 | 受注生産 |
142 | 受注生産 |
※外径、内径はケーシングと同一寸法になります。
YES規格とJIS規格があります。
※接続ネジが、JIS規格の場合はその旨ご指示下さい。
※在庫状況は常に変動いたします。ご注文の再には在庫状況をご確認願います。
