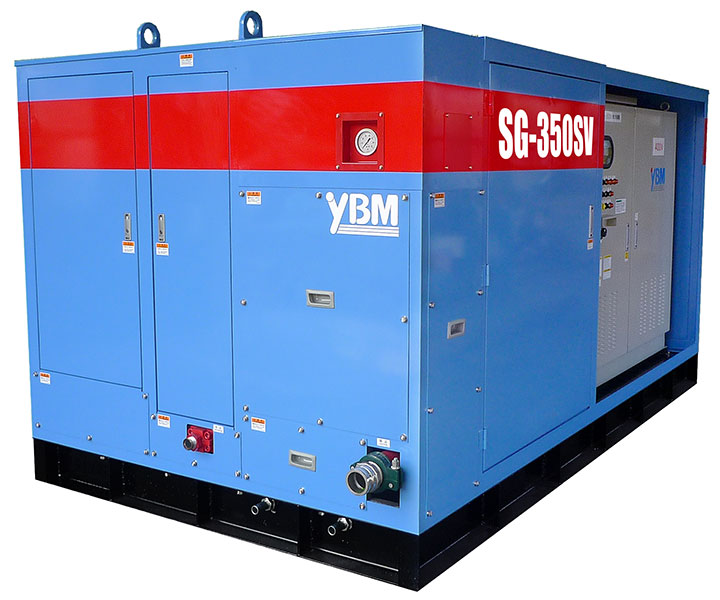

高压旋喷注浆泵
SG-350SV-C
适用于各种高压旋喷工法的大功率注浆泵
- 最大吐出量为477 L/min.
- 可轻松更换密封圈和阀片类配件
- 安装了高性能双向阀片, 具有很高的耐用性和优质的稳定性。
- 使用了强制润滑系统，采取了从下向上循环的注油方式, 可以更轻松完成润滑功能。
规格
| 种类 | 三连柱塞泵 | ||
|---|---|---|---|
| 质量 | 8,250 kg(大概重量) | ||
| 尺寸 | 长度 3,925× 宽度 2,005× 高度 1,975 mm. | ||
| 泵 | |||
| ・曲轴型 | 200150型 | ||
| ・柱塞直径 | 70 mm | ||
| ・冲程长 | 150 mm | ||
| ・最大吐出压力※ | 30 MPa | 35 MPa | 40 MPa |
| ・理论吐出量 | (134)～477 L/min | (134)～426 L/min | (159)～374 L/min |
| ・吐出量 | (120)～429 L/min | (120)～383 L/min | (143)～337 L/min |
| ・曲轴旋转速度 | (77)～275 min-1 | (77)～246 min-1 | (92)～216 min-1 |
| ・吸入口径 | 80A (3”) | ||
| ・吐出口径 | 40A (1-1/2”) | ||
| ・柱塞润滑方式 | 强制润滑方式 | ||
| 变频器调节范围 | (21)～75 Hz | (21)～67 Hz | (25)～59 Hz |
| 马达 | |||
| ・种类 | 全封闭风扇马达(IE3) | ||
| ・输出 | 250kW-4P(变频器控制) | ||
| 安全装置 | |||
| ・机械式 | 破裂板式安全装置 | ||
| ・电动式 | 变频器跳闸・压力传感器 | ||
| 遥控 | 可变速遥控器(电缆长度50m) | ||
| 电压 | 380V | ||
最大吐出压力随流量变化
设备进行升级时，有关上述规格的变动恕不提前通知。
