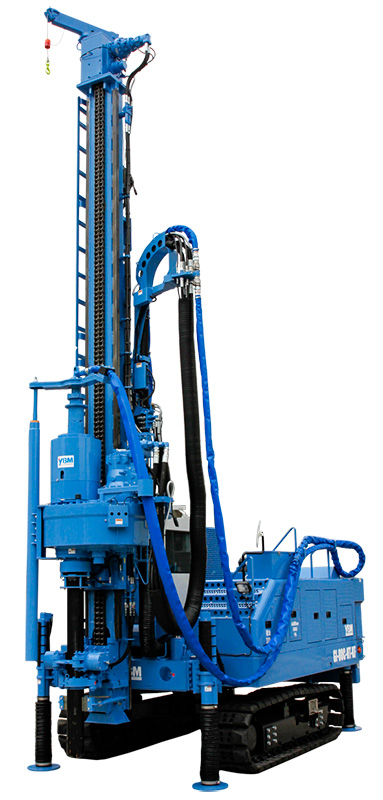

SOIL MIXING & STEEL PIPE PILING MACHINE
GI-80C-HT-KF-4
规格
| 型式 | GI-80C-HT-KF-4 | |
|---|---|---|
| 主轴内径 | 175 mm | |
| 主轴转速 | 低速 | 2 ～ 35 min-1 |
| 高速 | 4 ～ 70 min-1 | |
| 主轴扭矩 | 15.6～58.8 kN・m｛1,590~6,000 kgf･m｝ | |
| 最大下压力（提升力） | 103.0 kN｛10,500 kgf｝ | |
| 进给行程 | 5,000 mm（Max. column length 15.0m） | |
| 进给速度 | 0～5 m/min | |
| 主轴可滑动 | 2,000 mm | |
| 主轴摆动角度 | Left and right 3 degrees each | |
| 卷扬机 | 8.5 kN（⌀8×18m） ※选配装备 | |
| 运输时尺寸(L x W x H) | 7,890 mm × 2,440 mm × 2,930 mm | |
| 质量 | 17,200 kg(including main body and counter weight) 19,490 kg(including rods 15.5m ⌀1200 bit) |
|
| 质量 运输时 |
17,740 kg(including WH6S water swivel, telescopic rod guide, rod 3.0m and counterweights)
|
|
| 接地压力 | 86.5 kPa（主体） | |
| Climbing ability | 15°（posture when transportation: including WH6S water swivel, telescopic rod guide, rod 3.0m and counterweights） | |
| 引擎 | 柴油引擎 86 kW / (2,200 min-1) | |
| 所需液压源 | 旋转用 ：27.4 MPa｛280 kgf/cm2｝－ 280 L/min 进给用：15.2 MPa｛155 kgf/cm2｝－ 66 L/min |
|
| 最大成桩直径 | ⌀1,200 mm | |
| 标准装备 | 施工管理装置(tachometer, flow meter, recorder, etc.) | |
| Depth meter(feed, slide) | ||
| Outriggers(front and rear each 2) | ||
| Pull down force measuring cylinder | ||
| Telescopic rod guide | ||
| Rear camera | ||
| Optional accessories | Auxiliary camera | |
| Sub monitor | ||
| Cabin guard | ||
| 卷扬机 | ||
| Ladder | ||
设备进行升级时，有关上述规格的变动恕不提前通知。
