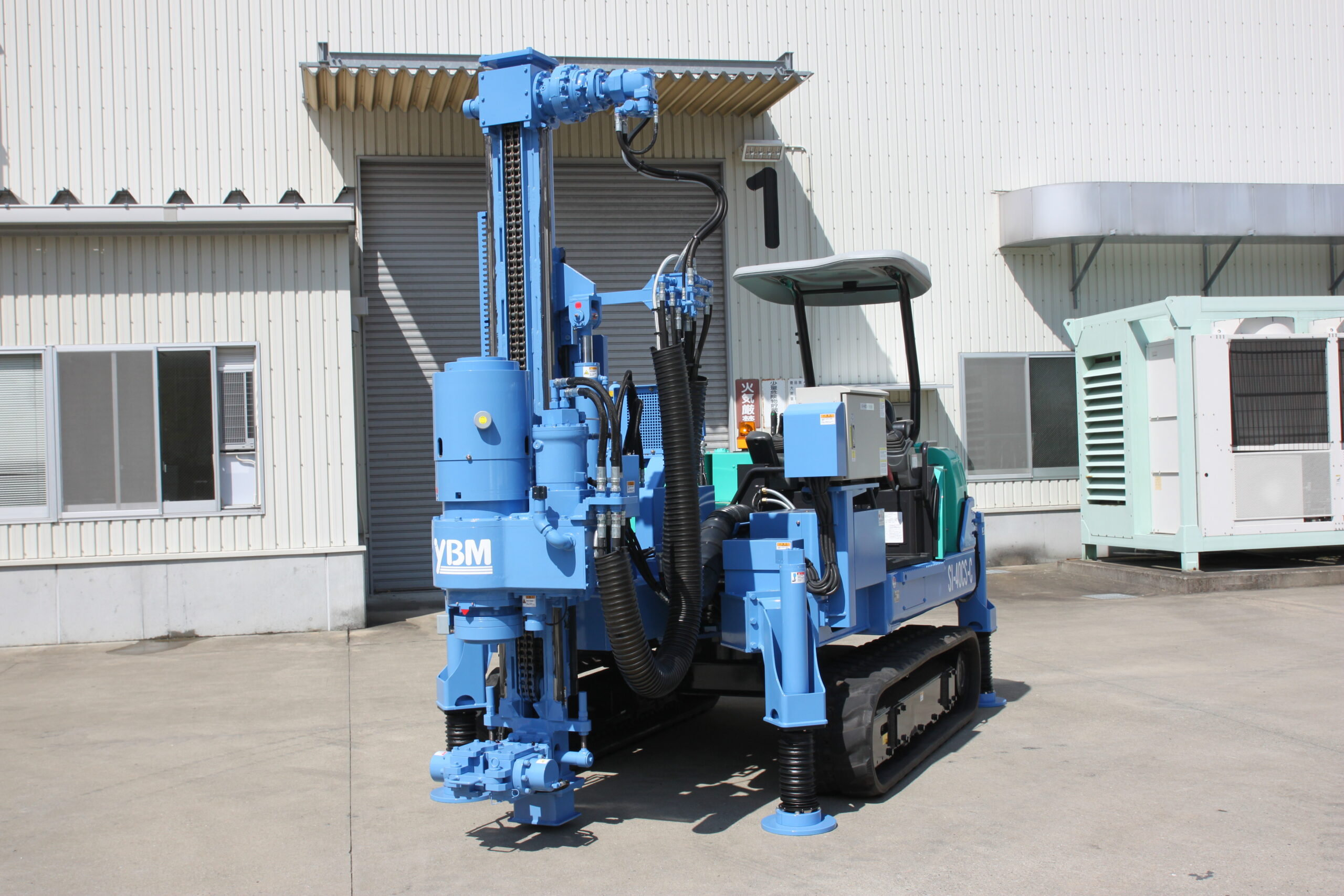

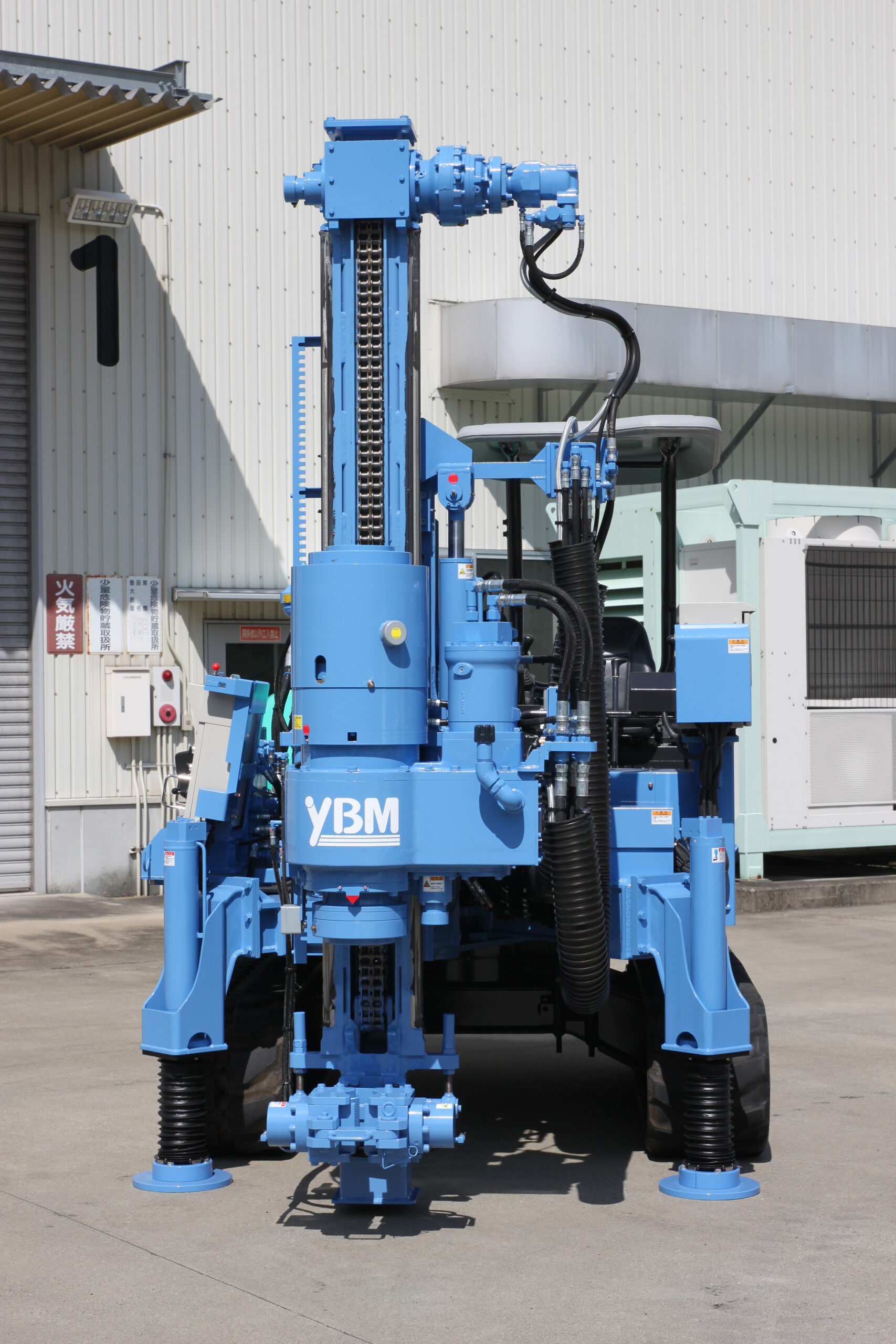

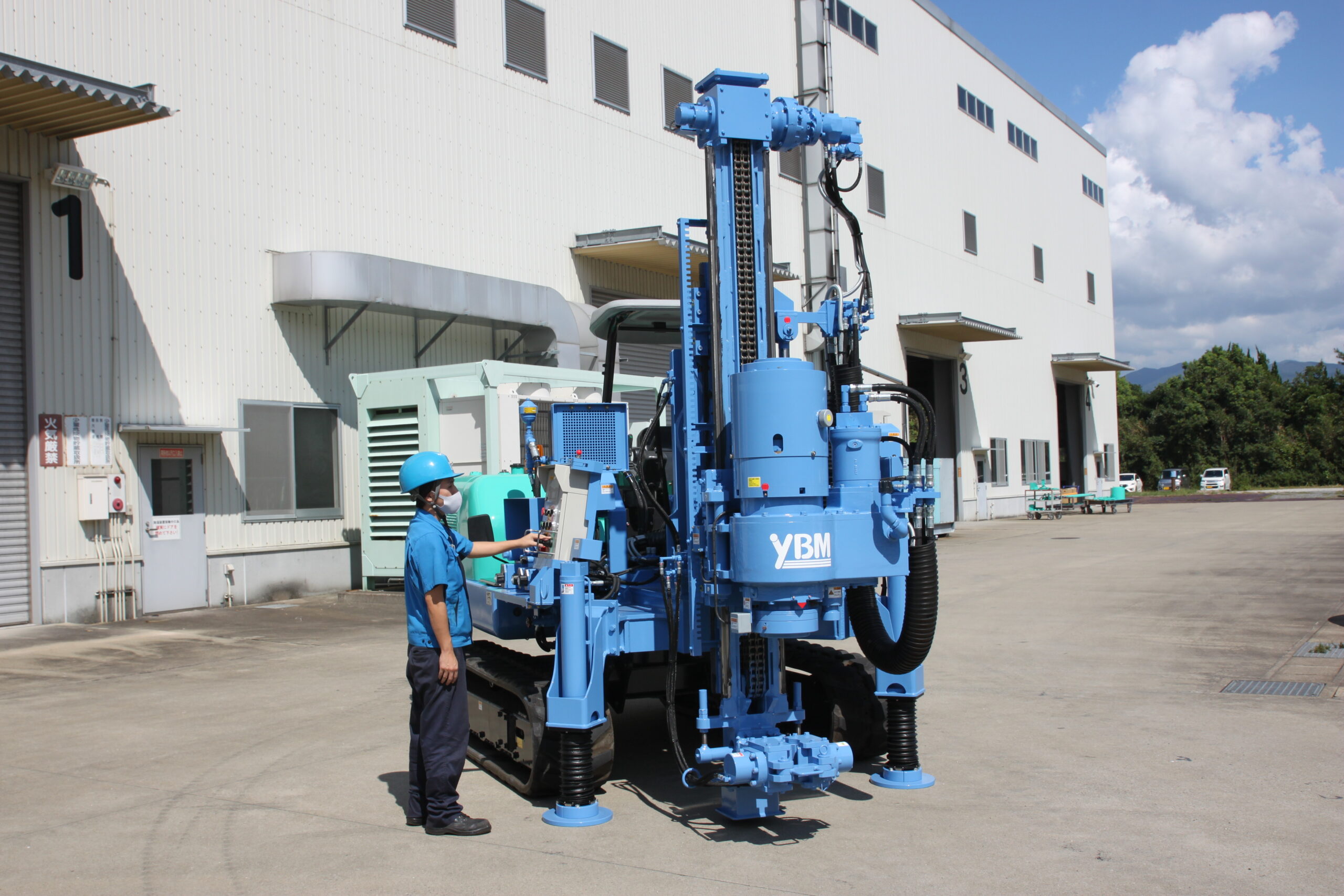

SI-40CS-C
特点
- 可在-5(右)~90°(左)范围内成桩。包含打水平桩,斜桩和垂直桩。
- 进程为1,800 mm,可在地铁 等隧道内使用1,500mm钻杆。
- 具有可调节并自动控制步进距离提升装置。
- 具备上下夹具自动交替锁杆功能,可防止钻杆掉落。

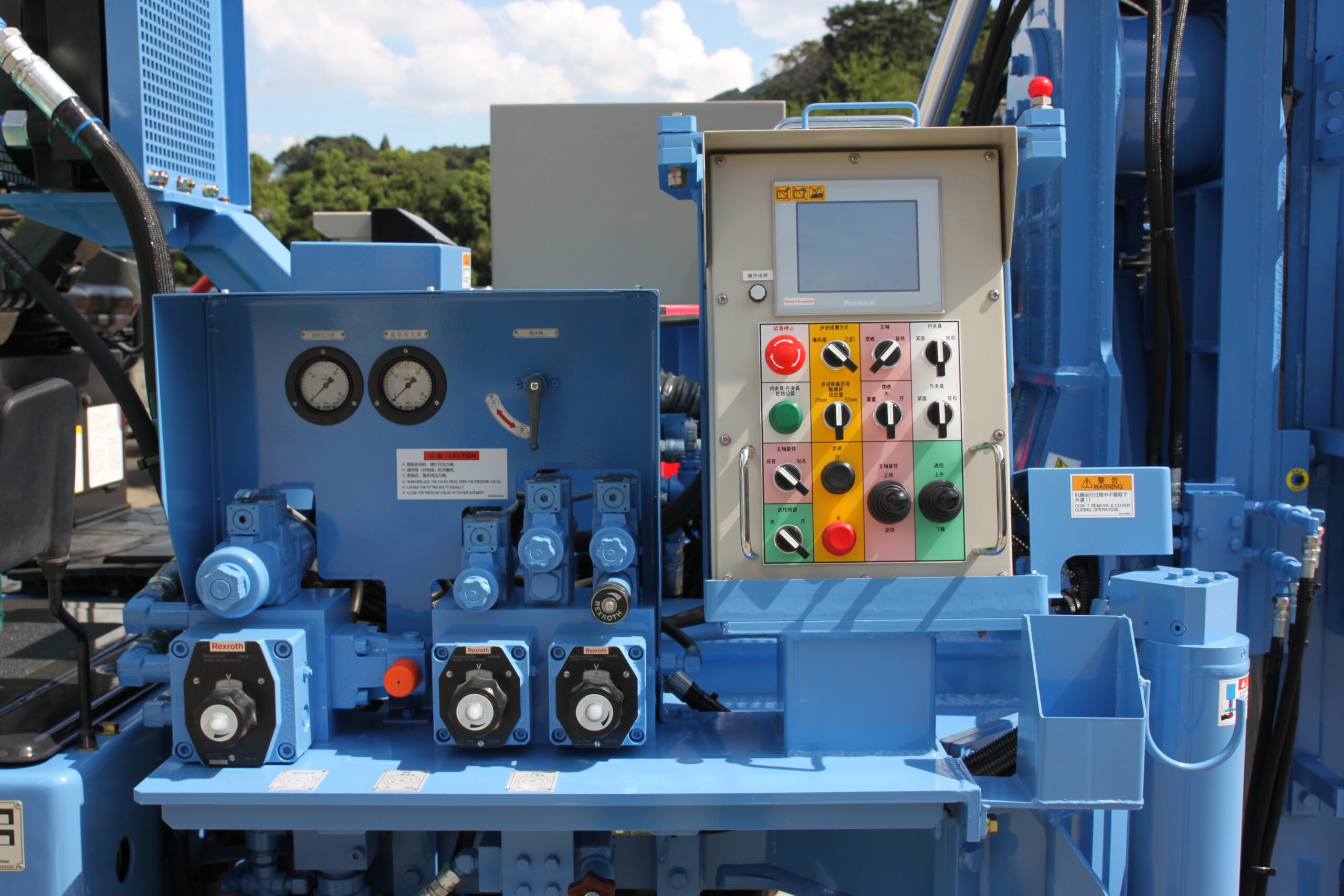

- 可在触摸屏上表示转速・步进等施工数据,并可通过液压阀控制实现无极变速。
- 低噪音类型,适用于城市内的土木工程。
- 有液压夹, 液压卡杆装置, 更大地提高了安全性。
- 进程由液压油缸控制。
- 具备自动摆喷装置。
- 具有小型轻便性能,可轻松搬运或设置,可在地铁等隧道中施工。
- 另有卷扬, 辅助液压夹等可选配件。
规格
主轴孔径 | 145 mm |
---|---|
主轴转数 | 钻孔模式 高66 min-1 低33 min-1 |
成桩模式 高33 min-1 低16 min-1 | |
主轴扭矩 | 高速 3.5 kN・m |
低速 7.2 kN・m | |
下拉扭矩 | 39.3 kN |
进给行程 | 1,800 mm |
进给速度 | 4 ~ 7 m/min |
滑动行程 | 400 mm |
主轴摆动角度 | -5(右)~90°(左) |
所需液压源 | 22.5MPa-79L/min(旋转用) |
13.2MPa-28L/min(提升用) | |
机器尺寸(L×W×H) | 4,756 mm x 2,000 mm x 2,820 mm(运输时) |
总质量 | 8,400 kg |
标准装备 | 下夹具 |
自动步进装置(2种) 步进距离:可任意设定 步进停止时间:0~999.9秒 |
|
承力外伸支架:4点液压式 | |
摆喷装置 | |
油冷却器 |
设备进行升级时,有关上述规格的变动恕不提前通知。
