ファビー(ウルトラファインバブル発生装置)

 機械本体写真を見る

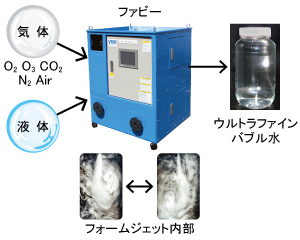

YBM独自のフォームジェット技術を用いた
気液混合装置(特許登録済)

  • 詰まりにくい構造で汚水を直接処理可能
  • 利用用途により使い分け可能
  • 幅広い必要流量に対応
  • 業界最高レベルのバブル径とバブル数

ウルトラファインバブル発生原理

◆特長

  • キャビテーション旋回流方式
  • コアンダ効果により旋回流が発生して回転方向の変化を繰り返します
  • 目詰まりが少ない構造により汚水等を直接処理可能です
  • 幅広い処理量(10~300L/分)の装置を製作可能です
  • 各種ガスのウルトラファインバブル化が可能です

製品仕様

型式 ファビー 10 ファビー 50
最大処理量 ※1 ~ 10 L/分 ~ 50 L/分
ガス供給量 ~ 0.5 L/分 ~ 2.5 L/分
設定圧力 ~ 0.4 MPa ~ 0.4 MPa
配管サイズ 原水入 15A カプラ 25A クイックカップリング
処理水出 15A カプラ 20A クイックカップリング
電源 100V 単相 200V 三相
消費電力 0.6 kW 2.0 kW
寸法(L×W×H) ※2 350×450×480 mm 715×865×1,055 mm
質量 30 kg 180 kg
型式 ファビー 100 ファビー 300
最大処理量 ※1 ~ 100 L/分 ~ 340 L/分
ガス供給量 ~ 5 L/分 ~ 17 L/分
設定圧力 ~ 0.4 MPa ~ 0.45 MPa
配管サイズ 原水入 50A JIS 10K 50A JIS 10K
処理水出 32A JIS 10K 50A JIS 10K
電源 200V 三相 200V 三相
消費電力 3.7 kW 17 kW
寸法(L×W×H) ※2 1,010×1,000×1,380 mm 930×1,570×1,750 mm
質量 300 kg 750 kg
※1:処理能力は設定圧力、ガス供給量により変化いたします。
※2:突起部は除きます。
※任意の設定条件で自動運転できます。地域によってインバータで周波数を変更して運転頂く必要があります。
※本カタログ掲載の仕様は、予告なく変更する場合があります。あらかじめご了承ください。

フォームジェットとファビーの性能比較

  フォームジェット ファビー
目的 ガス溶解 UFB発生
UFB数 少ない
104個/mL
多い
2.7 × 108個/mL
UFB径 1μm以下
ファビーより大きい
1μm以下
平均100nm
処理量 3~960 m3/時 0.6~18 m3/時
特徴 ガス溶解効率高い UFBによる反応促進
目詰まりが少ない構造で汚水等を直接処理可能
※処理循環回数により変化
