ケーシングチューブ


ケーシングチューブ(JIS規格)

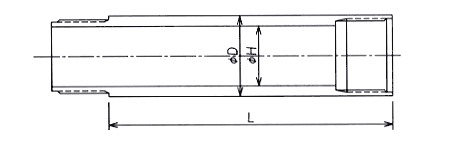

錐孔または坑井がある深さに掘削されたとき、
孔壁の崩壊防止あるいは水止めなどの必要に応じて、錐孔または坑井中に挿入される鋼管。
上端はメスネジ、下端はオスネジのフラッシュジョイント。

呼び径D(mm) 長さ 1mあたり質量 備考
73 1.0M 5.2kg 受注生産
1.5M 受注生産
2.0M 受注生産
3.0M 受注生産
83 1.0M 5.9kg 受注生産
1.5M 受注生産
2.0M 受注生産
3.0M 受注生産
97 1.0M 8.1kg 受注生産
1.5M 受注生産
2.0M 受注生産
3.0M 受注生産
112 1.0M 10.7kg 受注生産
1.5M 受注生産
2.0M 受注生産
3.0M 受注生産
127 1.0M 13.6kg 受注生産
1.5M 受注生産
2.0M 受注生産
3.0M 受注生産
142 1.0M 15.3kg 受注生産
1..5M 受注生産
2.0M 受注生産
3.0M 受注生産

※呼び径97、127には、YES規格とJIS規格があり、ネジ寸法が違っています。


■ガス管ケーシング
捨てパイプとして使用するガス管(JIS配管用炭素鋼鋼管の黒、白)、
井戸用として使用する硬質塩化ビニール管(一般用VP管のみねじ切り可能)で
オス、メスのフラッシュタイプのネジで製作しております。

呼び径
(外径)
(inch)
長さ 1mあたり
質量
備考
1-1/2" 0.5M 3.9kg 受注生産
0.75M 受注生産
1.0M 受注生産
1.5M 受注生産
2.75M(全長) 受注生産
3.0M 受注生産
5.5M(全長) 受注生産
2" 0.5M 5.3kg 受注生産
0.75M 受注生産
1.0M 受注生産
1.5M 受注生産
2.75(全長) 受注生産
3.0M 受注生産
5.5(全長) 受注生産
2-1/2" 0.5M 7.5kg 受注生産
0.75M 受注生産
1.0M 受注生産
1.5M 受注生産
2.75M(全長) 受注生産
3.0M 受注生産
5.5M(全長) 受注生産
3" 0.5M 8.8kg 受注生産
0.75M 受注生産
1.0M 受注生産
1.5M 受注生産
2.75M(全長) 受注生産
3.0M 受注生産
5.5M(全長) 受注生産
3-1/2" 0.5M 10.1kg 受注生産
0.75M 受注生産
1.0M 受注生産
1.5M 受注生産
2.75M(全長) 受注生産
3.0M 受注生産
5.5M(全長) 受注生産
4" 0.5M 12.2kg 受注生産
0.75M 受注生産
1.0M 受注生産
1.5M 受注生産
2.75M(全長) 受注生産
3.0M 受注生産
5.5M(全長) 受注生産
呼び径
(外径)
(inch)
長さ 1mあたり
質量
備考
5" 0.5M 15.1kg 受注生産
0.75M 受注生産
1.0M 受注生産
1.5M 受注生産
2.75M(全長) 受注生産
3.0M 受注生産
5.5M(全長) 受注生産
6" 0.5M 19.8kg 受注生産
0.75M 受注生産
1.0M 受注生産
1.5M 受注生産
2.75M(全長) 受注生産
3.0M 受注生産
5.5M(全長) 受注生産
7" 0.5M 24.3kg 受注生産
0.75M 受注生産
1.0M 受注生産
1.5M 受注生産
2.75M(全長) 受注生産
3.0M 受注生産
5.5M(全長) 受注生産
8" 0.5M 30.1kg 受注生産
0.75M 受注生産
1.0M 受注生産
1.5M 受注生産
2.75M(全長) 受注生産
3.0M 受注生産
5.5M(全長) 受注生産
9" 0.5M 36.1kg 受注生産
0.75M 受注生産
1.0M 受注生産
1.5M 受注生産
2.75M(全長) 受注生産
3.0M 受注生産
5.5M(全長) 受注生産
10" 0.5M 42.5kg 受注生産
0.75M 受注生産
1.0M 受注生産
1.5M 受注生産
2.75M(全長) 受注生産
3.0M 受注生産
5.5M(全長) 受注生産

※ガス管とビニール管は外形寸法は同一ですが、内径は異なります。

■ドライケーシング
表土、砂れき層などの崩壊防止のために土中に
挿入するための肉厚鋼管です。
ネジは、オス、メスのフラッシュジョイント方式。
CT材、クラウン材、ロッド材、スケジュール材があります。
●CT材
呼び径
D(mm)
長さ 備考 1mあたりの
質量(Kg)
85 1.0m 標準在庫 8.5
3.0m 受注生産
100 0.5m 受注生産 10.9
1.0m 標準在庫
1.5m 受注生産
115 0.5m 受注生産 13.4
1.0m 標準在庫
1.5m 受注生産
3.0m 受注生産
130 0.5m 受注生産 15.3
1.0m 標準在庫
1.5m 受注生産
145 0.5m 受注生産 17.1
1.5m 受注生産


ケーシングスイベル
ケーシングチューブの挿入及び引上げの際、ボーリングロッド又はホイスチングスイベルとの継ぎ手で、ロッドの取付け時は回転による挿入ができます。

※寸法は、YES規格とJIS規格があります。



ドライケーシングスイベル
ドライケーシングチューブとロッドとの継ぎ手。

※寸法は、ドライケーシングチューブ全種。
呼び径(mm) ロッドネジ寸法 備考
85 40.5 標準在庫
100 標準在庫
115 標準在庫
130 標準在庫
140 受注生産
165 受注生産



ケーシングヘッド
ケーシングチューブの挿入時及び引上げの際、ケーシングチューブ上端に取付けて使用します。
呼び径(mm) 備考
83 受注生産
97 受注生産
112 受注生産
127 受注生産
142 受注生産

※ネジ保護の場合、外径、内径はケーシングと同一寸法になります。
  YES規格とJIS規格があります。
※接続ネジが、JIS規格の場合はその旨ご指示下さい。

ケーシングシュー(クラウン)
ケーシングチューブの先端に磨耗を防ぐために取付けます。孔の崩壊時に回転して入れる場合は、特に必要です。
呼び径(mm) 材質 備考
73 G2 受注生産
83 受注生産
97 受注生産
112 受注生産
127 受注生産

※外径、内径はケーシングと同一寸法になります。
  YES規格とJIS規格があります。
※接続ネジが、JIS規格の場合はその旨ご指示下さい。


※ご注文はお気軽にお近くの弊社支店・営業所までお願いいたします。
※在庫状況は常に変動いたします。ご注文の再には在庫状況をご確認願います。
