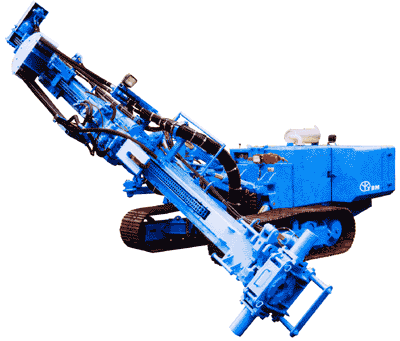

クローラ搭載型ロータリーパーカッションドリル
RPC-840-GF
|
|
|
|
特徴 |
|
- 全重量 9,000 kg を達成。脅威の軽量化を実現。
- 全高・最低地上高は理想に一歩近づきました。トップクラスの低い全高(2,450
mm)を持ちながら、群を抜く最低地上高(370 mm)で、ずば抜けた機動力と安定性を実現。
- 「全馬力制御ON-OFFスイッチ」の採用により、粘土、軟弱層の穿孔に有利な「回転優先制御」、硬岩・長孔穿孔に有利な「打撃優先制御」の切り替えができます。
- 大型レンチ採用で、ケーシング径 96mm 〜 216mm
まで対応。
- 全油セントラライザは、ダブルシリンダー式で強力クランプ力を発揮。
- 駆動装置の異常警報・停止システム内蔵。
- 2段切り替えの打撃数と、2段階の回転トルクの可変ドリフタです。
- クラス最大級の打撃力と回転数。
- ジャミングフリーシステムの標準装備。
- パワフルな90mm大型シャンクロッドを採用
- 操作パネルは、平行リンク使用の可動式(上下動は油圧可動)の採用で常に同じ角度を保持します。
- 各種コントロールはすべて手元で操作が可能です。
- 「ダブルクランプ」の採用により、「ケーシングの回収」、「ダブルレンチを必要としないロッドの回収・継ぎ足し」が、効率的に行えます。
- メンテナンスは、2ドアフルオープンによるワイドなスペースで容易にできます。もちろん工具スペースも用意しています。
|
|
|
名称及び
形式 |
形式 |
全油圧式
ロータリーパーカッションドリル |
名称 |
RPC-840-GF |
窄孔性能 |
適用パイプ径 |
96 - 216 mm |
油圧
ドリフター |
名称 |
YHG-80V |
打撃エネルギー |
637 〜441 N -m(65 〜 45 kg-m) |
打撃数 |
2,500 〜 3,500 bpm |
ドリフター重量 |
540 kg |
最大回転数 |
Hi |
20-50 min-1 |
Lo |
40-100 min-1 |
最大回転トルク |
Hi |
8.2 kN-m (840 kgf-m) |
Lo |
4.1 kN -m(420 kgf-m) |
フィード機構 |
形式 |
油圧モーターフィード |
フィード長 |
3,272 mm |
最大給圧力 |
58.8 kN (6,000 kgf) |
最大引抜き力 |
58.8 kN (6,000 kgf) |
ブーム |
ブームリフト |
上 55°,下 20° |
ブームスイング |
上 41°,下 38° |
ガイドセル |
ガイドチルト |
148° |
ガイドスイング |
左 15°右 95°/左 95°右 15° |
ガイド
エクステンション |
1,300 mm |
本体
質量・寸法 |
全長 |
6,645 mm |
全幅 |
2,300 mm |
全高 |
2,450 mm |
トラック長 |
2,110 mm |
トラック幅 |
450 mm |
接地圧 |
0.47 kg/cm2 |
最低地上高 |
370 mm |
質量 |
9,000 kg |
エンジン |
エンジン形式 |
BF6L913 |
走行性能 |
走行速度 |
4.4 km/h |
登坂能力 |
35° |
|
|
※製品の改良のため予告なく仕様の変更を行う場合がありますのであらかじめご了承ください。
